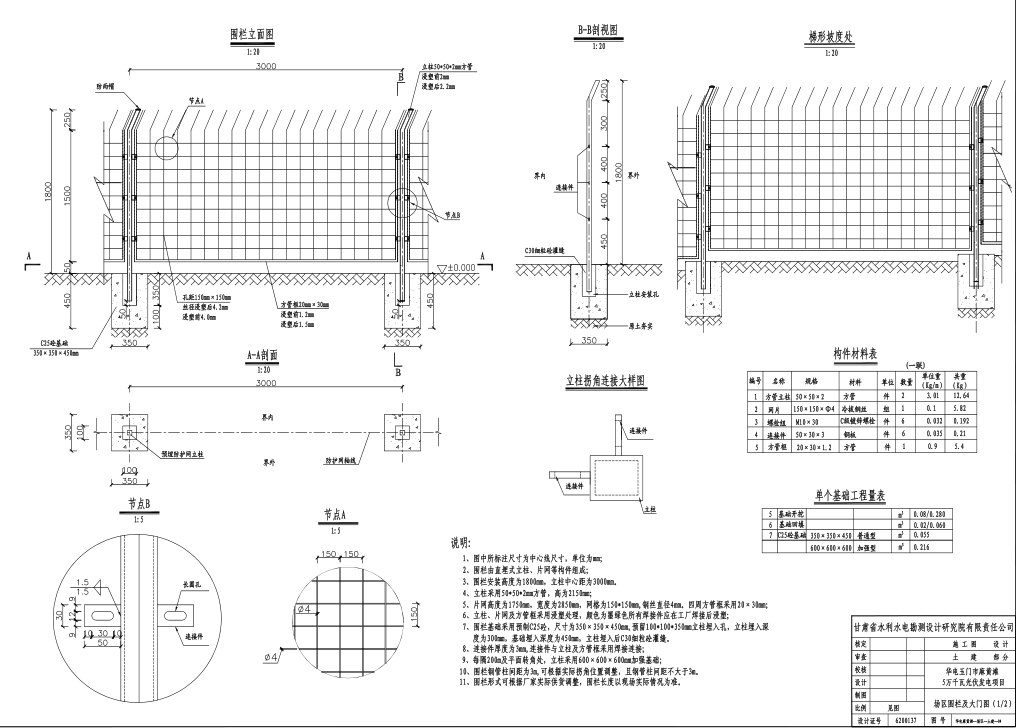

一、光伏發電項目圍欄一般介紹：

1、圖中所標注尺寸為中心線尺寸，單位為mm;。

2、圍欄由直埋式立柱、片網等構件組成。

3、圍欄安裝高度為1800mm，立柱中心距為3000mm。

4、立柱采用50*50* 2m方管，高為2150mm。

5、片網高度為1750mm，寬度為2850mm，網格為150*150mm,鋼絲直徑4mm。四周方管框采用20 x 30mm。

6、立柱、片網及方管框采用浸塑處理，顏色為墨綠色所有焊接件應在工廠焊接后浸塑。

7、圍欄基礎采用預制C25砼，尺寸為350x 350 x 450mm,預留100*100*350mm立柱埋入孔，立柱埋入深度為 300m,基礎埋入深度為450mm，立柱埋入后C30細粒砼灌縫。

8、連接件厚度為3m,連接件與立柱及方管框采用焊接連接。

9、每隔200m及平面轉角處，立柱采用600 x 600 x 600mm加強基礎。

10、圍欄鋼管柱間距為3m,可根據實際拐角位置調整，且鋼管 柱間距不大于3m。

11、圍欄形式可根據廠家實際供貨調整，圍欄長度以現場實際情況為準。

二、光伏發電項目圍欄一般參數：

方管立柱：50*50*2mm；

網片：150*150*4mm；

螺栓組：M10*30；

連接件：50*30*3mm；

方管框：20*30*1.2mm；

C25砼基礎：350*350*450mm。
