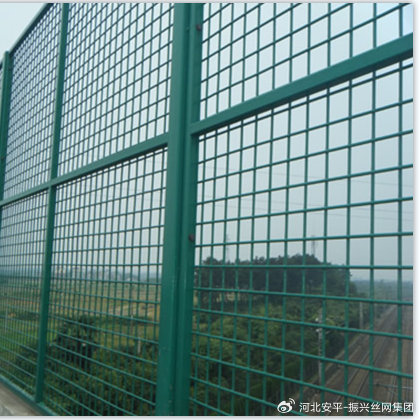

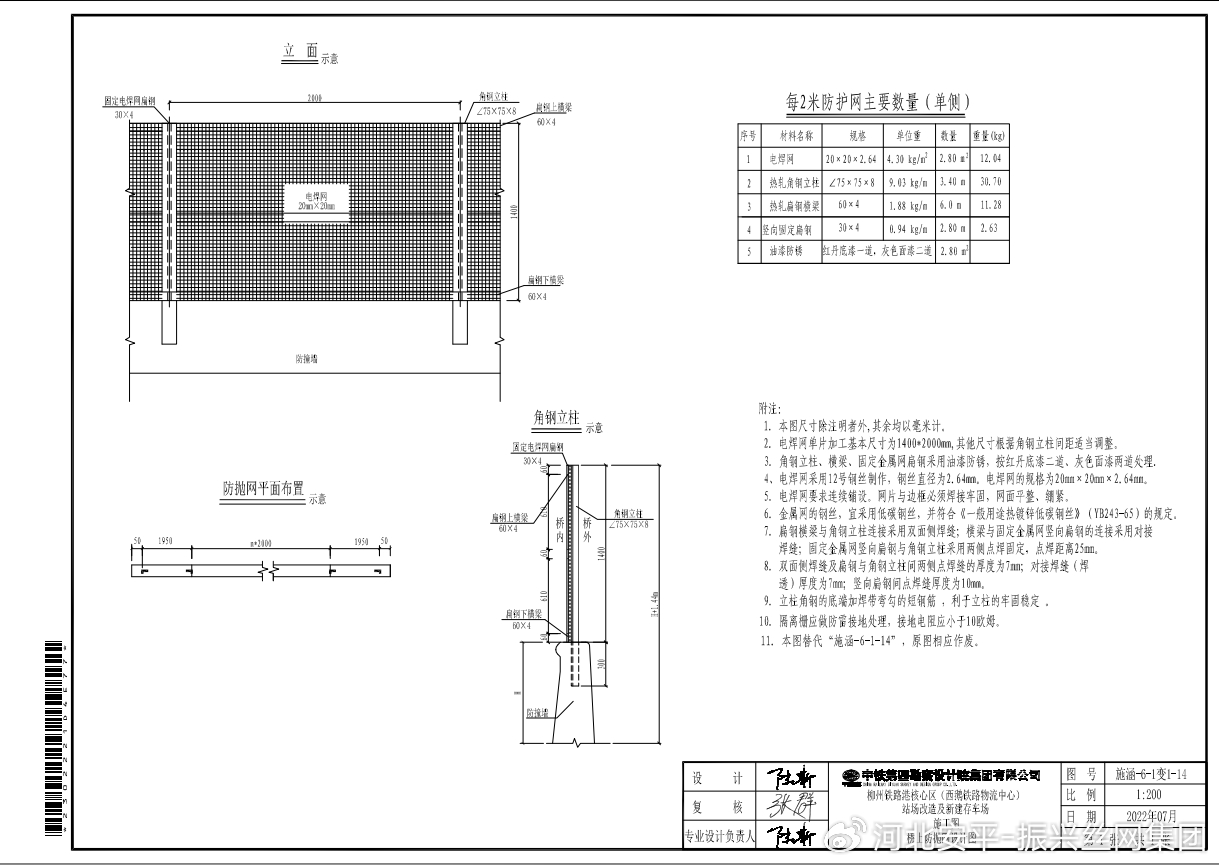

鐵路干線密紋防落物網說明:
1.本圖尺寸除注明者外,其余均以毫米計。
2.電焊網單片加工基本尺寸為1400*2000m,其他尺寸根據角鋼立柱間距適當調整。
3.角鋼立柱、橫粱、固定金屬網扁鋼采用油漆防銹，按紅丹底漆二道、灰色面漆兩道處理.
4、電焊網采用12號鋼絲制作，鋼絲直徑為2.64mm，電焊網的規格為20mmx20mmx2.64mm。
5.電焊網要求連續鋪設。網片與邊框必須焊接牢固，網面平整、繃緊。
6.金屬網的鋼絲，宜采用低碳鋼絲，并符合《一般用途熱鍍鋅低碳鋼絲》(YB243-65)的規定。
7.扁鋼橫梁與角鋼立柱連接采用雙面?zhèn)群缚p;橫梁與固定金屬網豎向扁鋼的連接采用對接
焊縫;固定金屬網豎向扁鋼與角鋼立柱采用兩側點焊固定，點焊距離25m。
8.雙面?zhèn)群缚p及扁鋼與角鋼立柱間兩側點焊縫的厚度為7mm;對接焊縫(焊
透)厚度為7mm;豎向扁鋼間點焊縫厚度為10mm。
9.立柱角鋼的底端加焊帶彎勾的短鋼筋，利于立柱的牢固穩定.
10.隔離柵應做防雷接地處理，接地電阻應小于10歐姆。
11.本圖替代“施涵-6-1-14”，原圖相應作廢。
