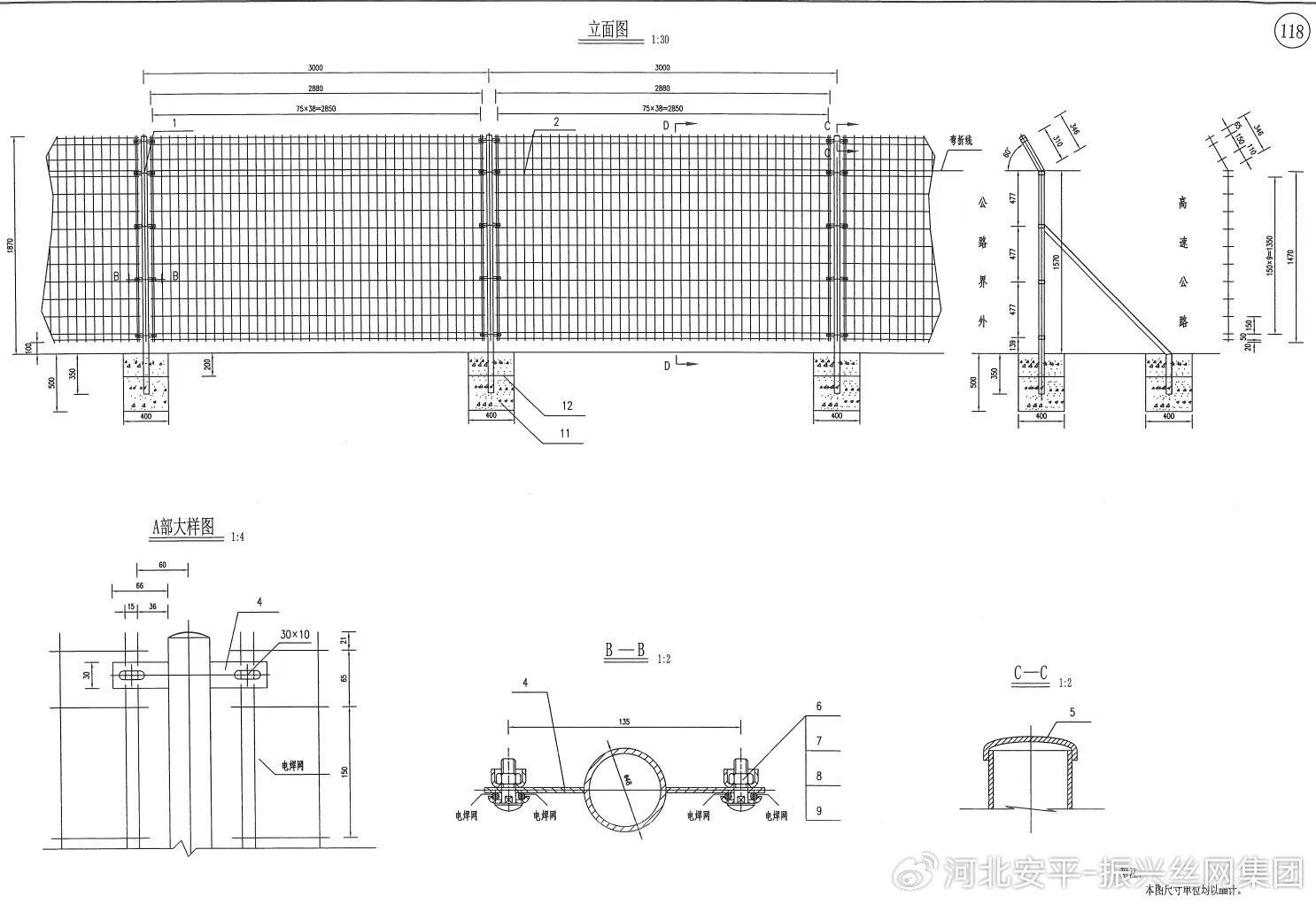

高速公路鍍鋅電焊網隔離柵說明:
1.本圖尺寸單位均以mm計。
2.電焊網單片加工尺寸為2880X1816，其拐角部分應一次折彎形成。
3.混凝土基礎采用預制，在網架結構就位調順后，其預留孔應用10號水泥砂漿封填嚴密。
4.電焊網用中4mm的低碳鋼絲制造，并應符合《一般用途低碳鋼絲》(YB/T 5294-2009)、
《一般用途熱鍍鋅低碳鋼絲》(YB/T 5294-2009)的規定。
5.路側隔離柵每隔24m間距設置一個斜撐。
6.斜撐和抱箍應首先焊接成整體，然后采用下述方法進行防腐處理。
7.立柱材料性能應符合GB700-88，尺寸規格應符合GB6723-86的規定。
8.施焊前，要求各單體矯正平直并去除毛刺及銹跡。
9.焊接部位要求過度圓滑，無焊渣，虛焊，氣孔等缺陷。
10.電焊網隔離柵采用鍍鋅后鍍塑的防腐形式。第一層熱浸鍍鋅所用的鋅應為《鋅錠》(GB/T470-1997)
中規定的特一號或一號鋅，鍍鋅量:網片為90g/m';緊固件、連接件為120g/m;立柱、橫梁為275g/m。
第二層果綠色非金屬鍍層可為聚(氯)乙烯，厚度為聚(氯)乙烯材料:網片0.3mm，其它為0.4mm。
11.鍍塑層應滿足:(1)均勻光滑、連續、無肉眼可分辨的小孔、空間、孔隙、裂縫、脫皮及其它有害缺陷。
(2)鍍層應附著良好，在人工加速實驗后，鍍層不允許產生裂縫、破損等損傷現象及褪色。
12.若遇土質疏松地段，混凝土基礎坑要夯實處理后方可安裝。
13.每處蒸發池四個方向距地面1.5米各附著一塊42X17厘米的“嚴禁入內、違者后果自負”告示警告標志，每塊標志重0.39千克，
顏色采用白底黑字黑邊框。
