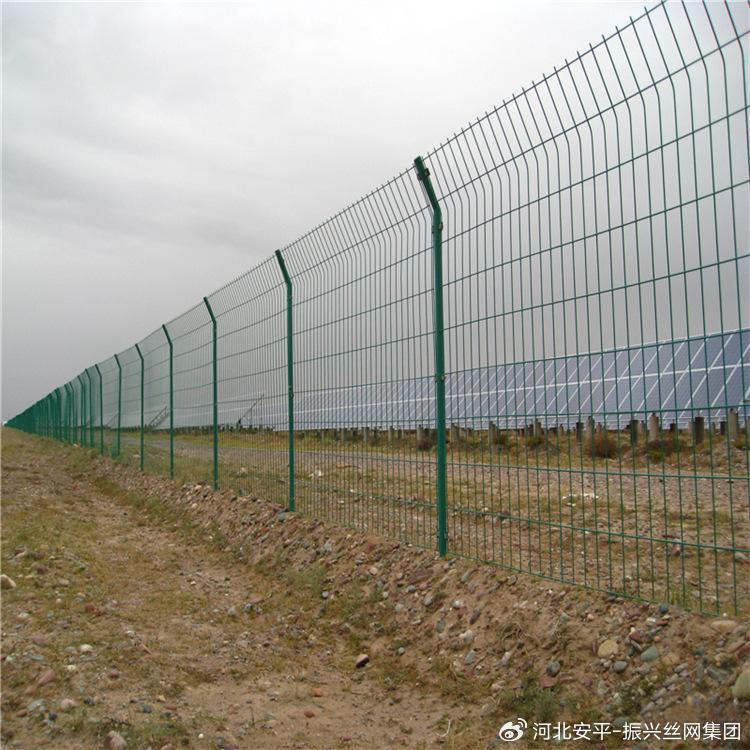

光伏電站浸塑鋼絲圍欄說明:
1、本圖為光伏電站浸塑鋼絲網圍欄及大門施工圖，圍欄平面布置詳見平面圖。
2、木圖所示圍欄及大門做法僅為施工參考的施工方案，最終應根據業主所訂貨的圍欄廣
家提供的基礎形式、詳細做法及圍網的花型等進行施工，
3、圍欄廠家應提供圍欄及其立柱內外有效的防腐，圍墻立柱內防雨水等措施，并能在現
場指導施工。
4、本光伏電站共設置一座鋼絲網大門，寬度約5m，高度約1.8m，本圖中鋼絲網門做法僅
供參考，最終由業主根據廠家提供多種選擇型式確定，大門廠家應現場指導大門基礎
施工、安裝等。電站門口處附近圍墻特大門資料到齊且定位后再施工，先期預留大門
位置，以免施工反復。
5、未注明的鋼材材質為Q195B，混凝土強度等級為C25:
6、鋼材焊接采用手工電弧焊，焊條采用E43;
7、焊接完成后，對焊縫進行打磨處理，致使表面平整，并進行刷漆防腐:
8、焊接網格圍欄的立柱及網片采用鍍盟的防腐處理措施，厚度不小于500μm;
9、網片采用冷拔鋼絲，電阻壓焊面成，網片采用浸型(RAL6010草綠色)處理，防腐年限
不少于10年，大門顏色與圍欄相網，
10、除特殊注明外，圖示標高及尺寸單位為。
