公路焊接網隔離柵加斜撐制作要求

發布日期：2025-07-04 總瀏覽：

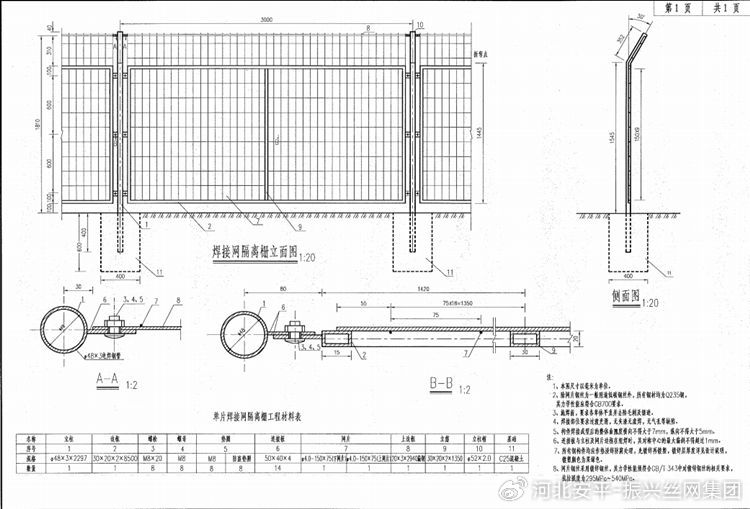

4.公路焊接網隔離柵加斜撐制作要求
1)、本圖尺寸以毫米為單位。
2)、除網片鋼絲為一般用途低碳鋼絲外,所有鋼材均為Q235鋼，其力學性能應符合GB700要求。
3)、施焊前,要求各單體平直并去除毛刺及銹跡。
4)、焊接部位要求過渡光滑,無夾渣,無虛焊,無氣孔等缺陷。
5)、構件焊接成型后的整體曲翹度橫向不得大于7mm,縱向不得大于5mm。
6)、連接板與立柱及網片邊框在組焊時，其對稱中心的偏斜不得超過1mm。
7)、所有鋼構件均應作熱浸鋅防腐處理,先鍍鋅再鍍塑,鍍鋅層厚度詳見設計說明,鍍塑顏色為果綠色。
8)、網片鋼絲采用鍍鋅鋼絲，其力學性能須符合GB/T 343中對鍍鋅鋼絲的相關要求，抗拉強度為295MPa~ 540MPa。
5.京滬高速公路焊接網隔離柵斜撐制造要求
1)、本圖尺寸均以毫米計。
2)、斜撐用Q235鋼做成,斜撐與立柱的焊接部位要求過渡光滑，無夾渣、無虛焊、無氣孔。
3)、斜撐應作熱浸鋅防腐處理,先鍍鋅再鍍塑，鍍層厚度詳見設計說明，鍍塑顏色與立柱一致。
4)、隔離柵每三跨設置一斜撐。
