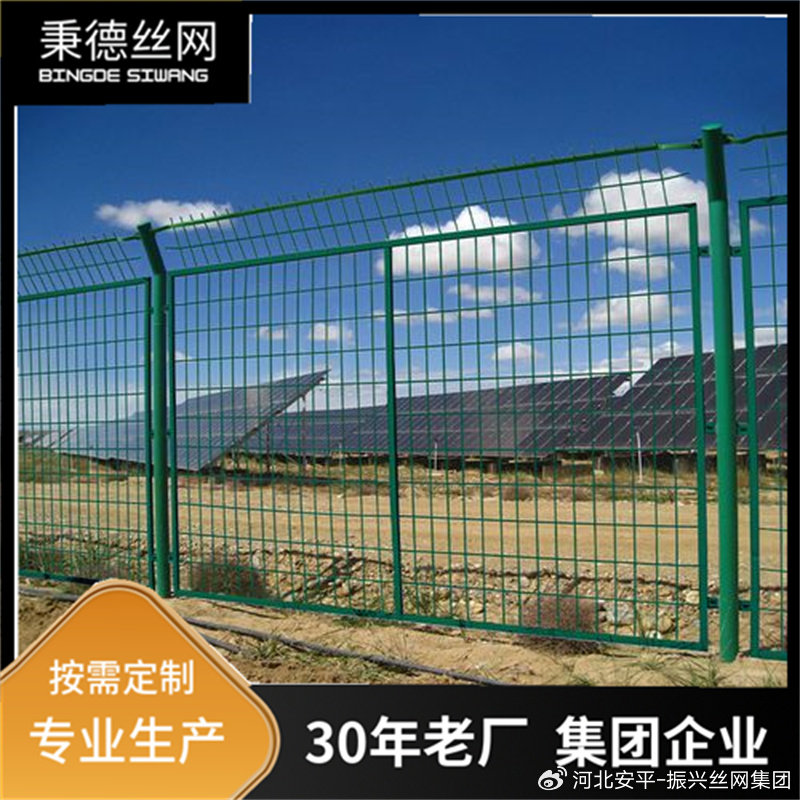

光伏廠區圍欄設計說明
一、項目概況
1.河北華電石家莊贊皇250MW光伏復合項目光伏場區圍欄。該項目位于河北省石家莊市贊皇縣。
二、技術要求
1.圍欄技術參數
圍欄結構除連接螺栓外,均采用浸塑處理。 說明中如無提及,均為浸塑前尺寸。
(1)圍欄總高1.85m。
(2)網孔采用絲徑3.24mm(浸塑后4.0mm )冷拔絲,尺寸80mmx 160mm ;
(3)邊框采用20*30邊框，壁厚0.7mm；
(4 )立柱采用φ 60mm、壁厚2.0mm鋼管。
2.施工說明
(1)立柱基礎
直徑為300mm,高為550mm素混凝土基礎(C25) ,基礎與地面平齊，開挖300*550。立柱與混凝:土基礎的連接見剖面圖,長度以實際測量延長米為準。
(2)圍欄模塊之間以M8x25螺栓進行連接。
(3)在轉角處以及單段無法取整模數時,應采用特殊尺寸的模塊進行調整。
3.圍欄定位坐標及長度見光伏場區道路及圍欄平面布置圖。
