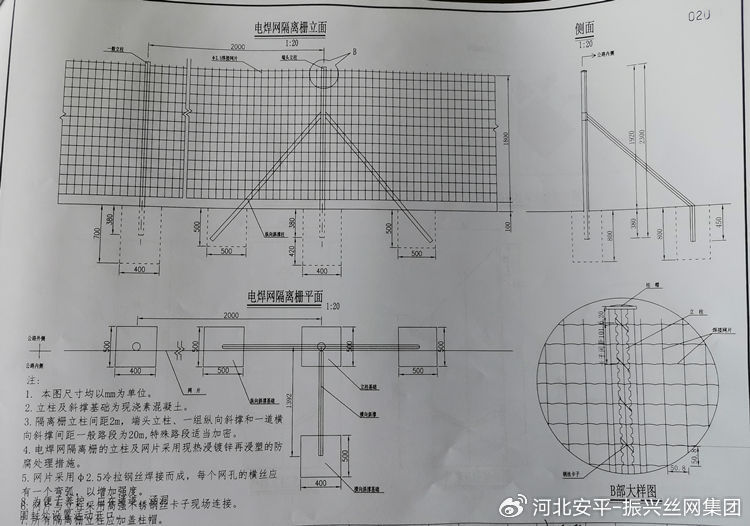

一、電焊網隔離柵設置原則

1、本圖尺寸均以mm為單位。
2、電焊網隔離柵立柱及斜撐基礎為現澆素混凝土。
3、電焊網隔離柵立柱間距2m，端頭立柱、一組縱向斜撐和一道橫向斜撐間距一般路段為20m，特殊路段適當加密。
4、電焊網隔離柵的立柱及網片采用西安熱浸鍍鋅再浸塑的防腐處理措施。
5、網片采用Φ2.5mm冷拉鋼絲焊接而成，每個網孔的橫絲應有一個彎弧，以增加強度。
7、電焊網隔離柵網片與立柱采用高強不銹鋼絲卡子現場連接。
8、為便于養護，應在通道、涵洞、圍封處設置活動開口。
9、電焊網隔離柵斜撐用Q235鋼做成，焊接部位要求過度光滑，無夾渣、無虛焊、無氣孔。
10、斜撐需鍍塑，鍍層厚度為0.5-0.6mm，顏色與哩豬一樣。
11、電焊網隔離柵斜撐間距一般路段為20m，特殊路段適當加密。
12、立柱在卡子處打Φ3.6mm孔，卡子穿過此孔，實現全繞橫絲將其緊固于立柱上。
二、電焊網隔離柵參數要求
1、端頭立柱，Φ60*2.0*2300mm；
2、一般立柱，Φ48*1.5*2300mm；
3、斜撐，Φ38*1.5*2200mm；
4、橫絲，Φ2.5*20000mm；
5、豎絲，Φ2.5*1800mm；
6、網格，50.8*50.8mm；
7、卡子，Φ3.5mm不銹鋼絲；
8、橫向斜撐，40*40*3*2370mm角鋼；
9、抱箍，230*30*3mm；
10、縱向斜撐基礎，500*500*500mm；
11、橫向斜撐基礎，400*500*800mm；
12、端頭基礎，400*500*800mm；
13、一般基礎，400*500*700mm。
