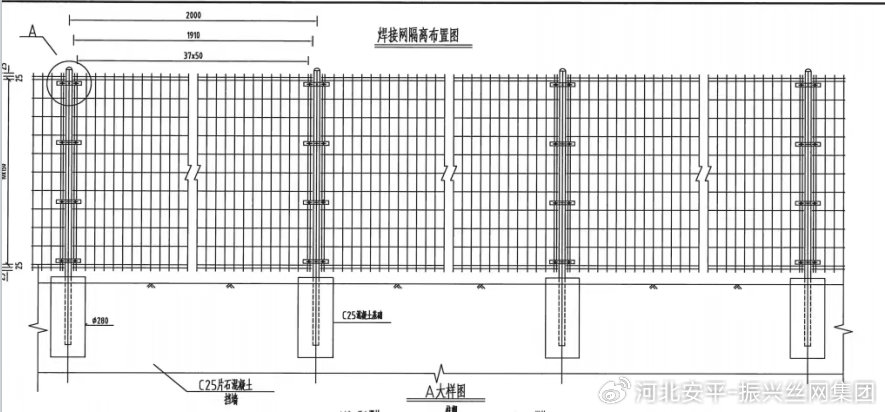

一、高速公路電焊網隔離柵結構設計
1.本圖尺寸均以mm計。
2.高速公路電焊網隔離柵立柱、斜撐基礎采用現澆素混凝土。
3.每隔30m設置一個端頭立柱和一組縱向斜撐,凡拐角處應設置一個橫向斜撐柱。
4.高速公路電焊網隔離柵網片每個網孔的橫絲應有一個彎弧，以增加強度。
5.網片與立柱采用高強不銹鋼絲卡子現場連接。
6.所有高速公路電焊網隔離柵立柱應加蓋柱帽，端頭立柱未連接斜撐的空余開孔應封堵死，以防止雨水進入。
7.高速公路電焊網隔離柵所有鋼構件均應進行涂層防腐處理，應保證先加工焊接后作防腐處理,詳見設計說明。
8.高速公路電焊網隔離柵橫絲抗拉強度應大于500N/mm2。
9.高速公路電焊網隔離柵焊接網片的縱絲抗拉強度應不低于650~850N/mm2。
10.高速公路電焊網隔離柵立柱采用直縫電焊鋼管制作,抗拉強度應大于400N/mm2。
一、高速公路電焊網隔離柵參數設計
1、端頭立柱，Φ60*2.0*2300mm（含立柱帽）。
2、一般立柱，Φ48*1.5*2300mm（含立柱帽）。
3、斜撐，Φ38*1.5*2200mm（含連接螺栓組）。
4、橫絲，Φ2.5*30000mm（冷拉鋼絲焊接網）。
5、豎絲，Φ2.5*1800mm（高強鋼絲）。
6、網格，50*100mm豎長孔。
7、卡子，Φ3.5mm（高強不銹鋼絲）。
8、斜撐基礎，500*300*300mmC20混凝土。
9、端頭基礎，400*400*600mmC20混凝土。
10、一般基礎，400*400*500mmC20混凝土。
