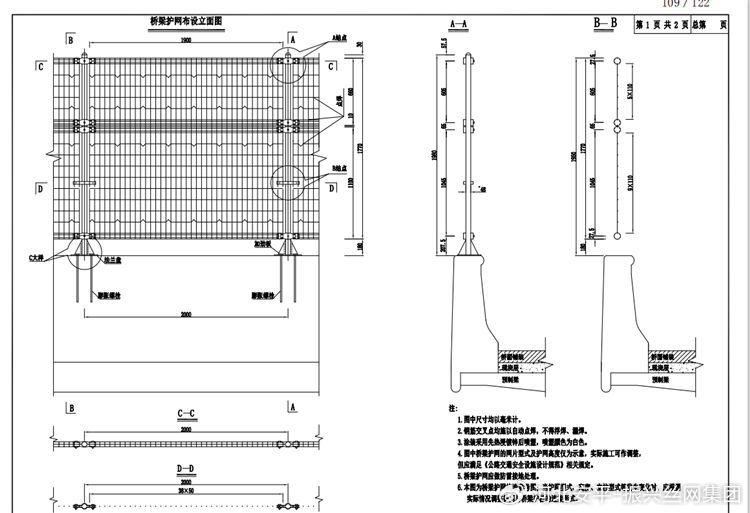

一、雙圈護欄網設計說明
1、本圖雙圈護欄網尺寸均以毫米計。
2、雙圈護欄網鋼筋交叉點均施以自動電焊，不得浮焊、漏焊。
3、雙圈護欄網涂裝采用先熱浸鍍鋅后噴塑，噴塑顏色為白色。
4、圖中雙圈護欄網的網片型式及雙圈護欄網高度僅為示意，實際施工可作調整，但應滿足《公路交通安全設施設計規范》相關規定。
5、雙圈護欄網應做防雷接地處理。
6、本圖為雙圈護欄網構造參考圖，當雙圈護欄網型式、高度、立柱型式等發生變化時，應根據實際情況提走惡化那個雙圈護欄網與橋梁護欄的連接形式。

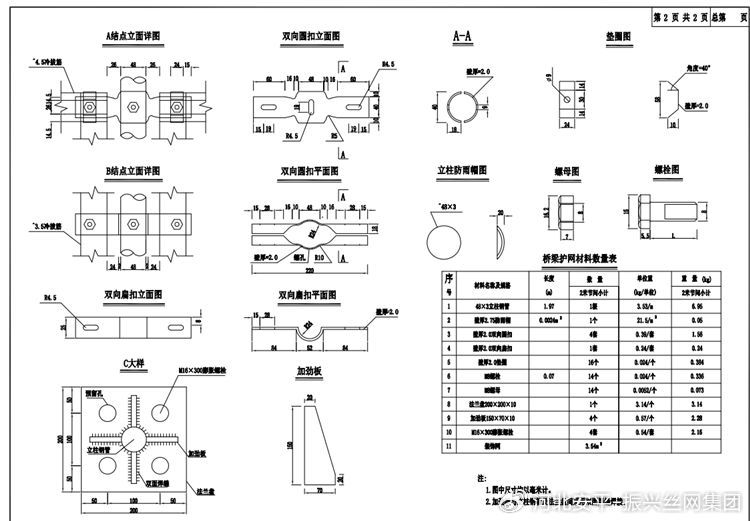

二、雙圈護欄網材料說明
1、立柱，Φ48*3.0mm鋼管；
2、網格，50*100mm；
3、橫絲，4.5mm；
4、豎絲，3.5mm；
5、法蘭盤，200*200*10mm；
6、加勁板，150*70*10mm。
