一、鐵路立交編織網防落網設計規范

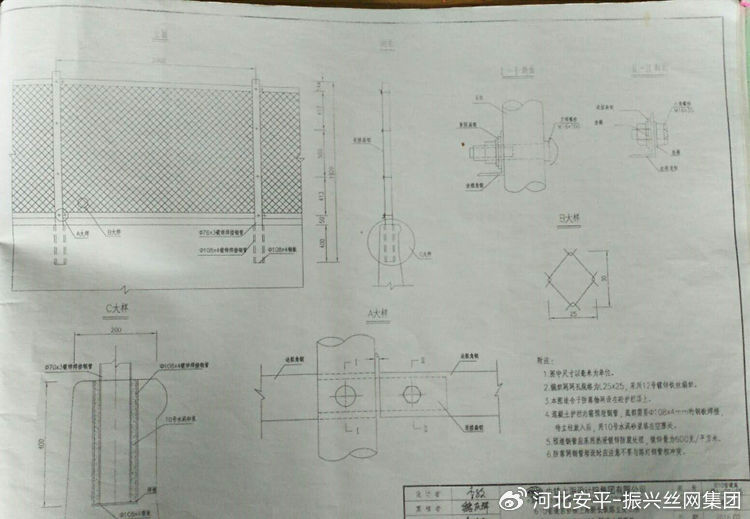

1、圖中鐵路立交編織網防落網尺寸以毫米為單位。
2、鐵路立交編織網防落網網孔規格為25x25,采用12號鍍鋅鐵絲編織。
3、本圖鐵路立交編織網防落網設在砼護欄項上。
4、鐵路立交編織網防落網混凝土護欄內需預埋鋼管，底部需要Φ108x4mm的鋼板焊接，待立柱放入后，用10號水泥砂漿填在空隙處。
5、鐵路立交編織網防落網預埋鋼管應采用熱浸鍍鋅防腐處理,鍍鋅量為600克/平方米。
6、鐵路立交編織網防落網鋼管埋設時應注意不要與路燈鋼管相沖突。
二、鐵路立交編織網防落網詳細參數
1、立柱，Φ76*3mm鍍鋅焊接鋼管；
2、預埋鋼管，Φ108*4mm鍍鋅焊接鋼管；
3、網格，25*25mm編織網；
4、網絲，12號鍍鋅絲；
5、上邊框，30*30*3mm角鋼；
6、下邊框，30*30*3mm角鋼；
7、連接板，30*280*3mm鋼板；
8、外形尺寸，1920*2000mm。
