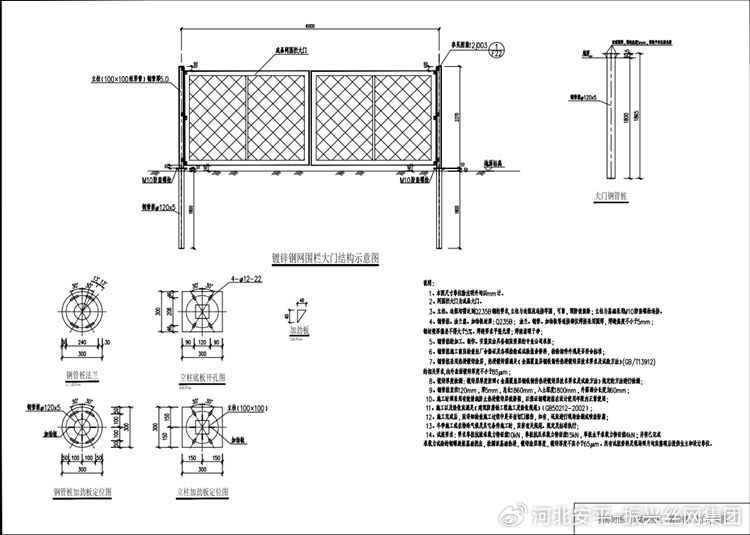

鍍鋅鋼網圍欄大門制作方法

1.本圖鍍鋅鋼網圍欄大門尺寸單位除注明外均以mm計。
2.鍍鋅鋼網圍欄大門為成品大門。
3.鍍鋅鋼網圍欄大門立柱、邊框均需達到Q235B鋼的要求，立柱與邊框應連接牢固,可靠 ,預防被拆除;立柱與基礎采用M10肪盜螺栓連接。
4.鍍鋅鋼網圍欄大門鋼管樁、法蘭盤、加勁板材質:Q235B;法蘭、鋼管、加勁板等連接部位焊接采用圍焊,焊縫高度不小于5mm ;鋼材壁厚偏差不得大于5%，焊縫要求平整光滑;焊渣清理干凈。
5.鍍鋅鋼網圍欄大門鋼管樁的加工、制作、安裝應由具備相應資質的專業公司承擔。
6.鍍鋅鋼網圍欄大門鋼管樁施工前應檢查出廠合格證及各項檢驗或試驗報告資料,檢驗構件外觀是否符合標準。
7.鍍鋅鋼網圍欄大門鋼管樁采用熱浸鍍鋅涂層,熱浸鍍鋅需滿足《金屬覆蓋層鋼鐵制件熱浸鍍鋅層技術要求及試驗方法》(GB/T13912)的相關要求，內外表面鍍鋅厚度不小于85μm。
8.鍍鋅鋼網圍欄大門鍍鋅厚度檢測:鍍鋅層厚度按照《金屬覆蓋層鋼鐵制件熱浸鍍鋅層技術要求及試驗方法》規定的方法進行檢測。
9.鍍鋅鋼網圍欄大門鋼管樁直徑120mm ,厚5mm ,總長1860mm ,入土深度1800mm ,外露部分長度為60mm。
10.鍍鋅鋼網圍欄大門施工時須采用有效措施防止熱浸鍍鋅層被磨損,以保證鋼螺旋樁在設計使用年限內正常使用。
11.鍍鋅鋼網圍欄大門施工以及驗收應滿足《建筑防腐蝕工程施工及驗收規范》(CB50212- 2002)。
12.鍍鋅鋼網圍欄大門施工完成后,應詳細檢查施工過程中是否有切口擦傷,如有,還應進行現場涂刷或噴涂防腐。
13.鍍鋅鋼網圍欄大門冬季施工或在特殊氣候及其它條件施工時,應按有關規范.規定及標準執行。
14.鍍鋅鋼網圍欄大門試樁要求:要求單樁抗拔承載力特征值10kN , 單樁抗壓承載力特征值15kN ,單樁水平承載力特征值4kN ;并將已完成承載力試驗的鋼螺旋樁基礎挖出,檢測該基礎熱浸, 鍍鋅涂層厚度 ,鍍鋅厚度不應小于65μm。所有試柱資料及現場照片均應整理后提供業主和設計單位。
