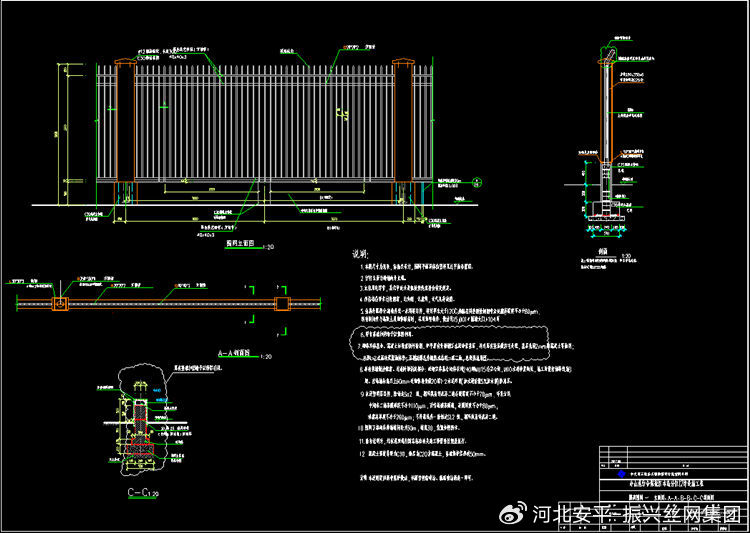

舟山港綜合保稅區隔離欄桿一般說明：
1、本圖尺寸為毫米，標高以米計， 圍網平面具體位置詳見總平面布置圖。
2、隔離欄桿立面為場地向外立視。
3、隔離欄桿立柱用電焊管，其化學成分及機械性能應符合有關規定。
4、焊接部位要求過度圓滑、無夾縫、無虛焊、無氣孔等缺陷。
5、隔離欄桿金屬外露部分鋼構件統一采用鍍鋅件 ，鍍鋅要求大于120g/㎡。表面采用熱固性樹脂噴涂處理。涂層厚度不小于80um。所有鋼構件與混凝土及砌體聯結時，采用預埋構件 ，做法見15j001《圍墻大門》104頁。
6、原有基礎和擋墻予以保留利用。
7、砌體實體基臺、混凝土柱墩重新粉刷；鏟平原有外粉刷至水泥砂漿基層，并對原有基層做掃毛處理，基層先刷2mm厚混凝土界面劑；8厚1:2水泥砂漿粉面抹平；面刷高彈性外墻防水涂料一底二面，色彩見效果圖。
8、原有擋墻做法保留。改造時須新建部分:磚砌實體基合砌體采用240厚MU15砼實心塊，M10水泥砂漿砌筑，施工質量控制等級為B級。在場地標高以上60mm處砌體墻身做20厚1: 2水泥砂漿(加水泥重量5%防水劑)防潮層。
9、隔離欄桿未浸塑明露鐵件:除銹達Sa2級， 刷環氧富鋅底漆二遍漆膜厚度不小于70yum ，環氧云鐵中間漆二遍漆膜厚度不小于110um，面噴氟碳漆兩遍，漆膜厚度不小于80um,漆膜總厚度不小于260um;不外露鐵件:除銹達St2級，刷環氧富鋅底漆二遍。
10、隔離欄桿下部砌體伸縮縫間距為30m，縫寬30， 位置如圖所示。
11、隔離欄桿除本說明外，均應遵照現行國家標準有關施工質量驗收規范執行。
12、隔離欄桿混凝土強度等級為C30，墊層為C20素混凝土，基礎保護層厚度50mm。
