水庫水源鋼板網隔離柵防護網設計規范要求

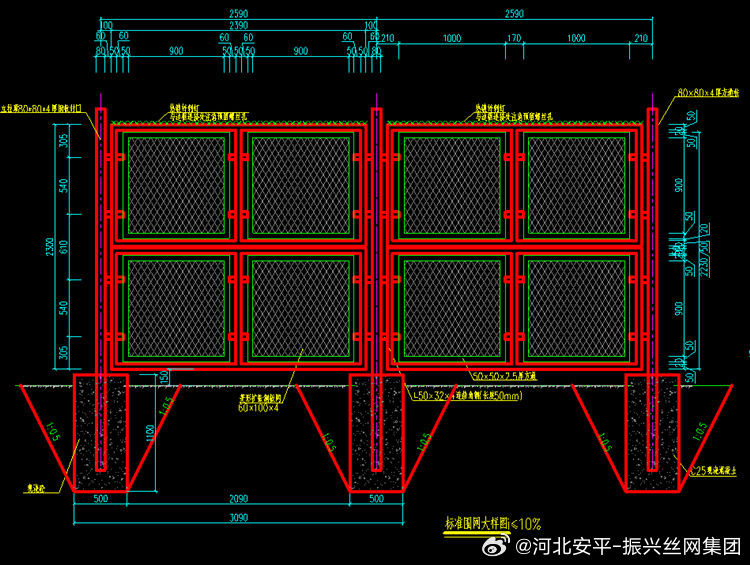

1.本圖尺寸單位為mm。
2.圍網網面以Q235低碳鋼板切割擴張制成，網面與方通應采用面接，接觸長度不小于20mm，刀刺網鍍鋅刺防攀爬，鋼板網尺寸采用長節距100mm，短節距60mm，梗寬4mm，鋼板厚4mm，未盡部分詳見《隔離柵》(CB/T 26941-2011)。
3.本工程內所有鐵件除特殊說明外均為Q235低碳鋼，圍網網面及立柱等防腐采用熱鍍鋅270g/㎡，噴塑100μm，噴塑材料:純聚酯室外靜電粉末，螺栓采用304不銹鋼。顏色暫定采用灰色(色號RCB :89 102 ,111,實物顏色以各方確認為準)。
4.基礎砼強度為C25，山脊線位置為現澆混凝土，交通便利位置為商品混凝土。
5.本工程所有材料應在加工廠內加工成型并運至現場完成組裝。80X80鋼柱與連接的鋼板應焊接完成后運至現場完成組裝，所有螺栓均采用防盜螺栓。
6.坡度≥10%段鋼板隔離網網片形式采用階梯型布置，中間空當處考慮生態袋填充。
7.圍網基礎兩側米范圍內施工過程中 需要提前清理，后期考慮撒雜草籽綠化恢復。
8.基礎開挖后回填土，壓實度不小于92%，圍網地基承載力不小于60Kpa。
9.立柱高度結合縱坡調整，h=1.89/i+0.05m;其中為坡度。
10.刺釘規格: 熱鍍鋅鋼, 0.304kg/m，剩長65mm,底部寬度40mm，剌距70mm，板厚度1mm。
11.由于沿線較長， 立柱基礎較多， 實際地質鉆孔數量受限制，不能完全反應每一個立柱基礎地質情況， 如遇到巖石等其他地質情況人工開挖不到設計標高， 待參建各方現場確認后，可以結合實際情況調整，具體可以結合實際情況參考植筋措施，詳見“ 圍網基礎鋼筋圖(5/6)，(基礎A2.E )中a-a 剖面配筋圖。
