一、焊接網隔離柵設置范圍
焊接網隔離柵適用于全線路段，在地形起伏處，根據坡度大小，采用相應的斜坡焊接網隔離柵。隔離設施沿用地限界設置，一般設于排水溝外側。如排水溝用于農田灌溉，焊接網隔離柵可設于水溝內側。在遇到2.7m＜L＜5.0m的水溝等障礙物，采用裹塑刺鋼絲隔離柵跨越。如天橋、分離式立交等設置于高于8m的切方地段，封頭及封頭前后50m采用焊接網隔離柵。

二、焊接網隔離柵設置方案
本項目設計范圍為高速公路樞紐以及連接線，隔離柵采用焊接網隔離柵。 隔離柵在擋墻、橋梁等處斷開，進行端頭處理。 焊接網隔離柵在轉角等處加設單向、雙向及三向斜撐。立柱及斜撐均采用混凝土基礎。 焊接網隔離柵在跨越較寬的溝渠時，如卷網的長度跨過溝渠不穩(wěn)定，可在溝中加設立柱。應保證水面距離隔離柵的凈距≤15cm。 隔離柵遇橋梁、通道時，應朝橋頭錐坡(或端墻)方向圍死，不應留有讓人、畜可以鉆入的空隙。

三、焊接網隔離柵材料

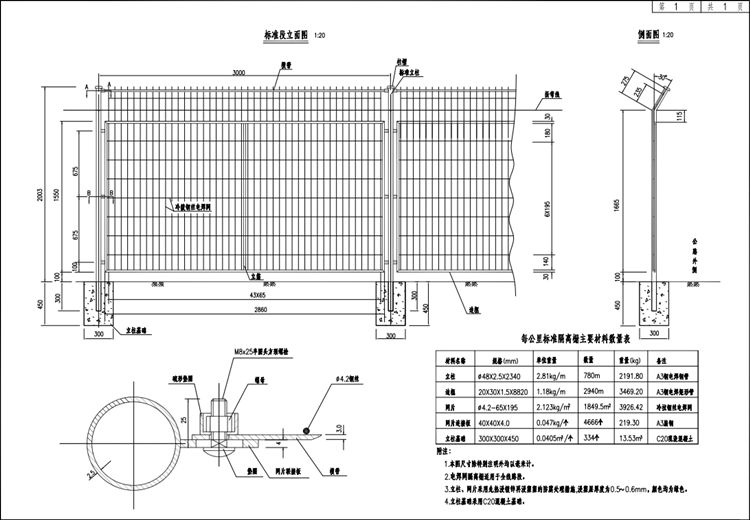

焊接網隔離柵采用直徑4mm鋼絲焊制，網片規(guī)格75×150mm。其力學性能應符合 YB/T 5294-2009的規(guī)定。焊接網隔離柵立柱采用φ48 立柱。立柱與掛鉤點焊固定成整體后采用先鍍鋅后浸塑防腐處理，鋼絲網片鍍鋅防腐，鍍鋅量應高于 120g/㎡，立柱設 C20 混凝土基礎。 隔離柵立柱、斜撐等鍍鋅量應高于450g/㎡。
