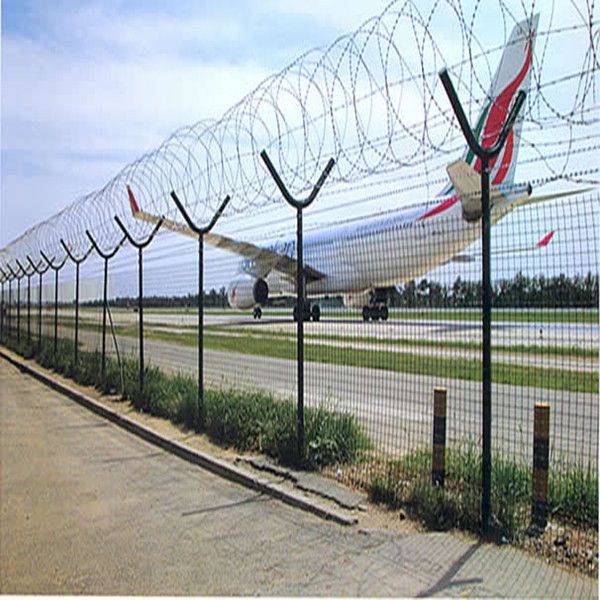

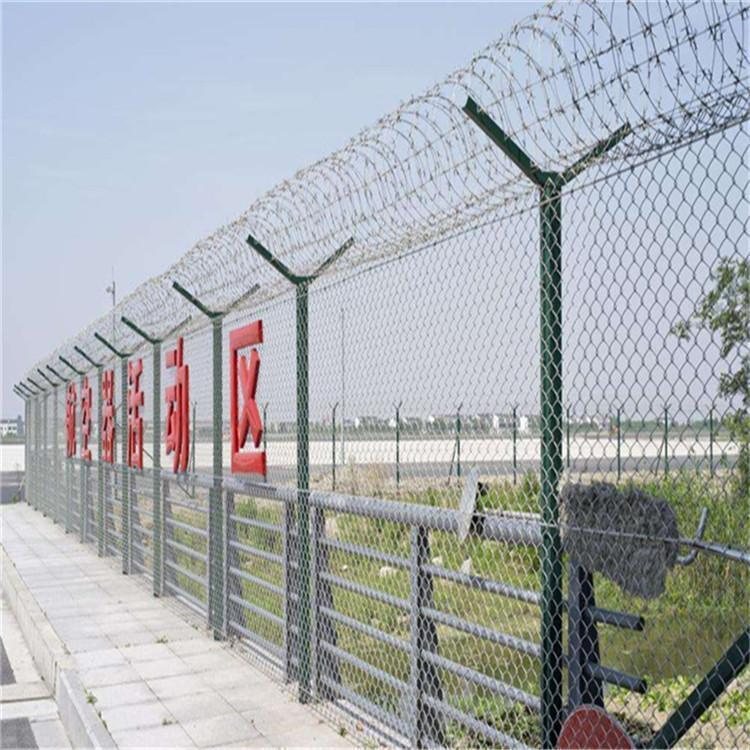

通用航空機場鋼筋網圍界構造

1.本圖鋼筋網圍界尺寸單位均以毫米計，比例為示意。
2.鋼筋網圍界施焊前，要求各單體矯正平直并去毛刺及銹跡。
3.鋼筋網圍界焊接部位要求過渡圓滑，無焊渣，虛焊，氣孔等缺陷。
4.鋼筋網圍界采用鍍鋅后涂塑的防腐形式，按照ＧＢ/Ｔ18226-2000標準執行，第一層熱浸鍍鋅量：網片為每平方米90克，立柱為每平方米270克，第二層涂層為聚氯乙烯，厚度不小于0.4毫米。
5.鋼筋網圍界涂層應均勻光滑，連續，無孔隙，裂隙，脫皮及其它有害缺陷。
6.鋼筋網圍界基座采用C20水泥混凝土預制，預留直徑為180mm深600mm的圓孔，待鋼筋網框架準確安放后，用C20水泥混凝土現澆預留孔。
7.鋼筋網圍界所在邊界若有加筋擋土墻，則圍界基礎按加筋擋土墻帽石做，否則按上面所述做基礎。
8.鋼筋網圍界埋設基座和地梁前，應將土基夯實密實度要求不小于0.90（重型擊實標準），基座回填土的密實度不小于０.９０（重型擊實標準）。
9.鋼筋網圍界下部地面設置了地梁，地梁采用Ｃ２０素混凝土。
10.鋼筋網圍界頂加刺絲網以防攀越，刺絲采用１４#刺鐵絲。鋼筋骨架采用直徑不小于７mm的光圓鋼筋。刺絲籠外層浸塑，浸塑層厚度不小于0.15mm。上部及底部沿縱向各設一條扁鋼助條。
11.鋼筋網圍界每相距９米設置一道斜撐桿。
12.鋼筋網圍界的位置及工程量見《機場總平面圖》。
13.本圖鋼筋網圍界僅符合標準要求的一種鋼筋網圍界做法，具體實施時業主可在高度尺寸和結構符合標準要求的范圍內。綜合比選后選用其它做法的鋼筋網圍界。
