熱鍍鋅機場金屬鋼筋網圍界專業生產廠家：

1、本圖尺寸除注明外均以厘米計。

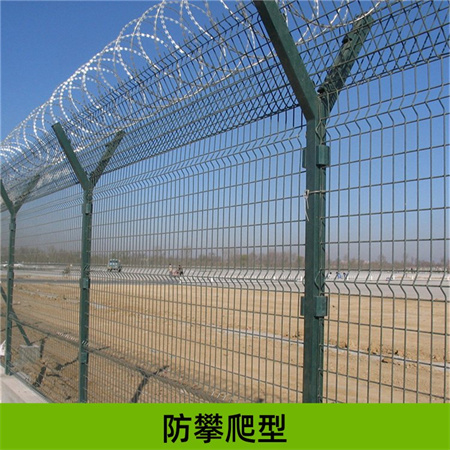

2、圍界圍欄對外面應設有醒目的禁止翻越警告標識牌。
3、圍界圍欄形式采用鋼筋網結構形式，其金屬部分要求進行脫脂、表調、磷化、鈍化等除銹、防腐處理，通過靜電噴涂工藝達到防腐年限不少于10年。
4、圍界和斜撐的基座采用C20水泥混凝土預制，預留孔在立柱與斜撐安放后用C20細石混凝土灌實；地梁采用C20現澆水泥混凝土；所有基座和地梁的墊層采用粒徑0-5cm的級配碎石。
5、碎石墊層下土基及開槽兩側回填土壓實度要求不小于0.90（重型壓實法）。

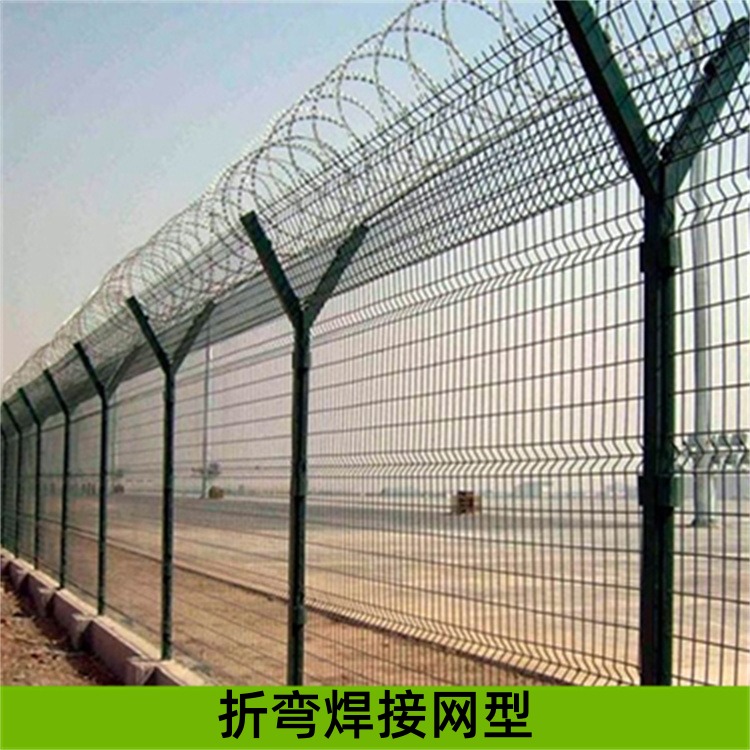

6、圖中圍界上部刺籠形式為無邊框斧形刺刀圈構造。

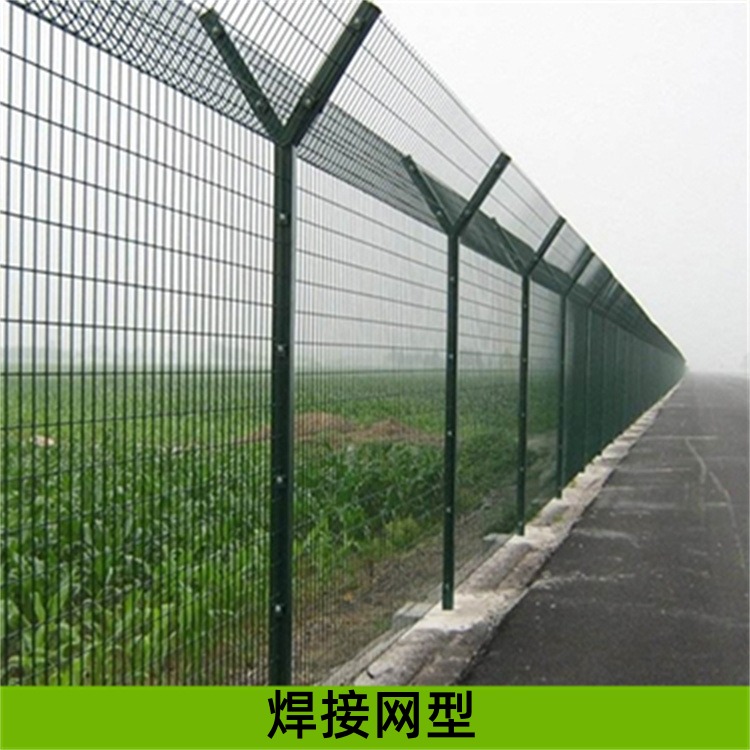

7、圖中圍界高2.5m（不含刺籠），立柱間距為3.0m，為確保圍界安置后的穩固，要求每2個立柱設一道斜撐，轉折處每個立柱設一道斜撐。
8、鋼筋網采用Q235冷拉低碳鋼筋焊接網并經鍍層防腐處理，要求防腐處理前的冷拉低碳鋼絲直徑不小于5mm，抗拉強度應不小于550MPa，焊點抗拉力應達到2500N。立柱、斜撐及延伸臂采用由熱軋、冷軋鋼帶直縫焊接而成的矩形鋼管并作內外防腐處理，要求鋼帶抗拉強度應達到375MPa。刺刀圈內芯為直徑2.5mm的冷拉低碳鋼絲并經防腐處理，外面裹覆經防腐處理的刀片圈，刀片的刀口寬度及間距均為10～15mm。刺刀圈與網片采用不銹鋼卡子連接，沿長度方向每隔500mm設4個卡子連接。刺鋼絲的股線由直徑為2.2mm的兩股鍍鋅鋼絲捻扎而成并經防腐處理，鍍鋅鋼絲抗拉強度應達到400MPa，刺線材料要求同股線，要求每個刺結有四個刺，刺結間距為102mm，刺線纏繞股線不得少于1.5圈，刺結間的股線捻數不少于4。刺刀圈與刺鋼絲采用不銹鋼卡子連接，沿長度方向每隔500mm設1個卡子連接。
9、圖中立柱截面尺寸為80×60×2.5mm、斜撐和延伸臂截面尺寸為50×50×2.0mm。鋼筋網片網格尺寸為100×50mm（中到中），角鋼尺寸為40×40×5mm，刺刀圈直徑為500mm。采用其它截面立柱形式時，其整體抗彎能力不小于上述規格的立柱。
10、圖中立柱頂部應加蓋柱帽，立柱與鋼筋網、立柱與斜撐及立柱與延伸臂的連接采用防盜形式并經防腐處理。
11、圖中鋼筋網圍界的網片、立柱、斜撐及延伸臂的防腐處理要求采用工廠除銹、防腐鍍層工藝處理。
12、圖中鋼筋網冷拉低碳鋼絲及其他構件的焊接部位要求過渡圓滑，無焊渣、虛焊及氣孔等缺陷。
13、在確保立柱垂直的原則下，斜撐長度可以根據實際場平條件分別微調。
14、圍欄外露金屬部位宜噴涂軍綠色，其它部位可采用原色，不再噴涂顏色。
