戶外工程邊框焊接網圍欄專業生產廠家：

1、圍欄網平面位置及方位見工藝圖。
2、圖中尺寸以毫米、標高以米計。

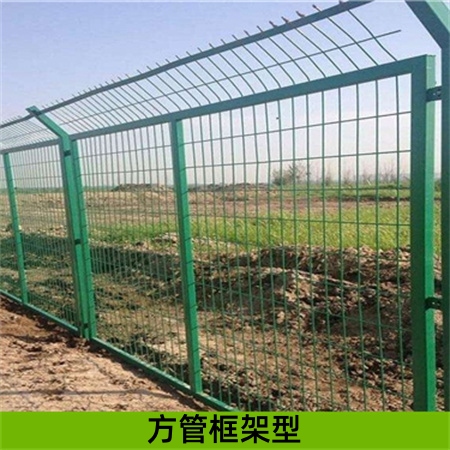

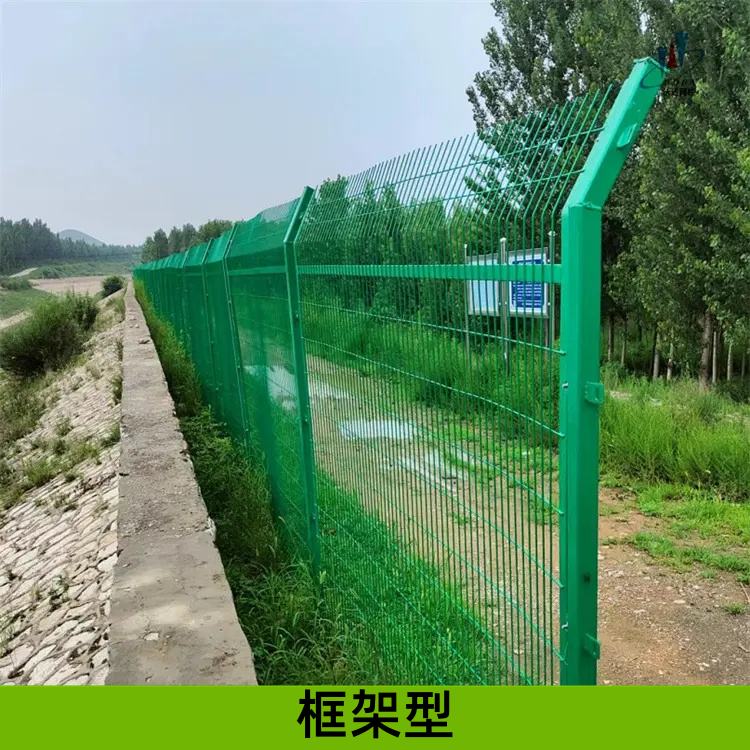

3、圍欄網邊框采用方形鋼管，規格為50*50*3mm，單個圍欄網模塊居中設豎向加強筋1個，與邊框規格相同。鋼網采用Q195低碳冷拔鋼絲，絲徑4.5mm，網眼50*50mm，防腐采用浸塑處理，包塑1mm以上，兩個圍欄網模塊之間設一個立柱，圍欄網模塊與立柱連接詳圖①。鐵件間連接均采用焊接，焊接需挫平磨光。立柱采用方形鋼管，規格80*80*5mm，圍欄網顏色采用艷綠色。
4、圍欄網頂部?jī)A斜外翻，向外翻30°。
5、圍欄網大門高2.15m，寬2.5m，為雙扇門，材質、顏色、規格及做法同圍欄。圍欄網大門頂部防翻越部分不傾斜，與圍欄網頂部齊平，長度約為404mm。
6、圍欄網門鉸鏈做法參見12J003/F19、F22。
7、圍欄網門外側應設置井場名稱牌和HSE標識牌，左側門扇橫向居中設置井場名稱牌，右側門扇橫向居中設置相關HSE標識牌，井場名稱牌和HSE標識牌上沿距地坪為1.5m。
8、圍欄網立柱基礎高出地坪50mm，保持水泥本色。
9、圍欄網形象標識須符合《油氣田地面工程視覺形象設計規范》的規定。
10、圍欄網場地均不作硬化處理。
