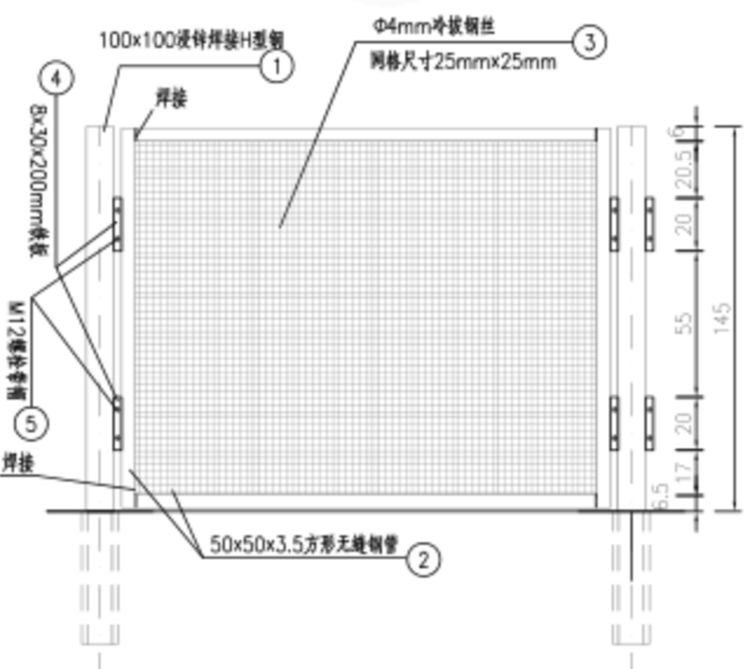

一、橋梁外側防落物網設置標準

1.圖中橋梁外側防落物網單位除鋼材大樣以毫米計外,其余均以厘米為單位。

2.防落物網設在橋梁外側,設置范圍K0+569.109~ K0+639.109 ,共140米。

3.橋梁外側防落物網立柱與護欄內預埋鋼板焊接,施焊前,要求各構件平直并去除毛刺及銹跡,無夾渣,無虛焊,無氣孔等缺陷。

4.橋梁外側防落物網立柱必須保證強度和穩定性滿足要求,安裝前應注意磨去底面塑層,以保證與鋼板有良好的金屬接觸。

5.橋梁外側防落物網底空及網片與立柱間空隙不大于3厘米,網片鋼絲直徑不小于4毫米，網片孔徑不大于25x25毫米。鋼絲要求冷拔狀態,網片采用浸鋅浸塑防腐處理，橋梁外側防落物網上加掛安全警示標志。

6.橋梁外側防落物網構件焊接成型后的整體曲翹度橫向不得大于7mm,縱向不得大于5mm。立柱及網片在組焊時，其對稱中心的偏斜不得超過1毫米。

7.橋梁外側防落物網H型鋼立柱與護欄間空隙采用M10水泥砂漿回填。

二、橋梁外側防落物網材料

1、立柱，100*100mmH型鋼；

2、邊框，50*50*3.5mm方形無縫鋼管；

3、網格，25*25mm焊接網；

4、網絲，Φ4.0mm冷拔鋼絲；

5、連接板，30*200*8mm鋼板。
