水源地噴塑防護圍欄設計要求

發布日期：2021-12-31 總瀏覽：

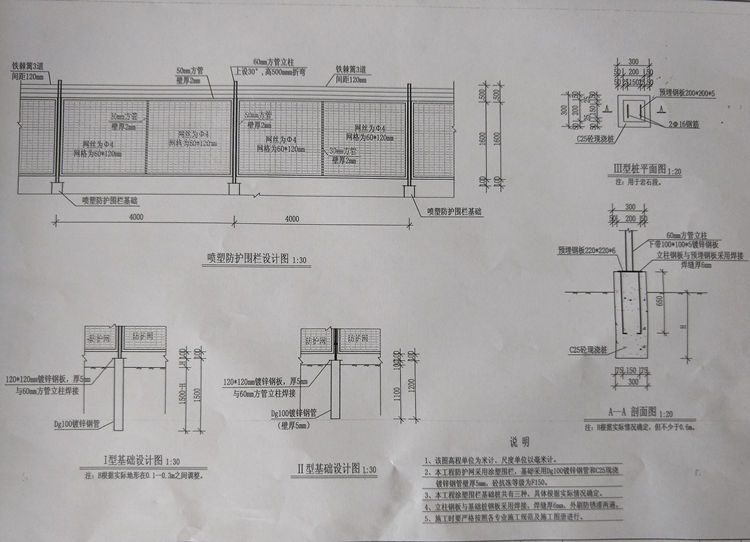

1、該圖水源地噴塑防護圍欄高程單位為米計，尺度單位以毫米計。

2、本工程水源地噴塑防護圍欄采用噴塑防護圍欄，基礎采用Dg100鍍鋅鋼管和C25現澆，鍍鋅鋼管壁厚5mm，砼抗凍等級為F150。

3、本工程水源地噴塑防護圍欄基礎樁共有三種，具體根據實際情況確定。

4、水源地噴塑防護圍欄立柱鋼板與基礎樁鋼板采用焊接，焊縫厚6mm，外刷防銹漆兩遍。

5、水源地噴塑防護圍欄施工時要嚴格按照各專業施工規范及施工圖冊進行。

二、水源地噴塑防護圍欄參數要求

1、立柱，60*60*2mm鍍鋅方管；

2、邊框，50*50*2mm鍍鋅方管；

3、豎撐，30*30*2mm鍍鋅方管；

4、網格，60*120mm；

5、網絲，4mm；

6、法蘭盤，100*100*5mm鍍鋅鋼板；

7、預埋立柱，DG100*5mm鍍鋅圓管。
