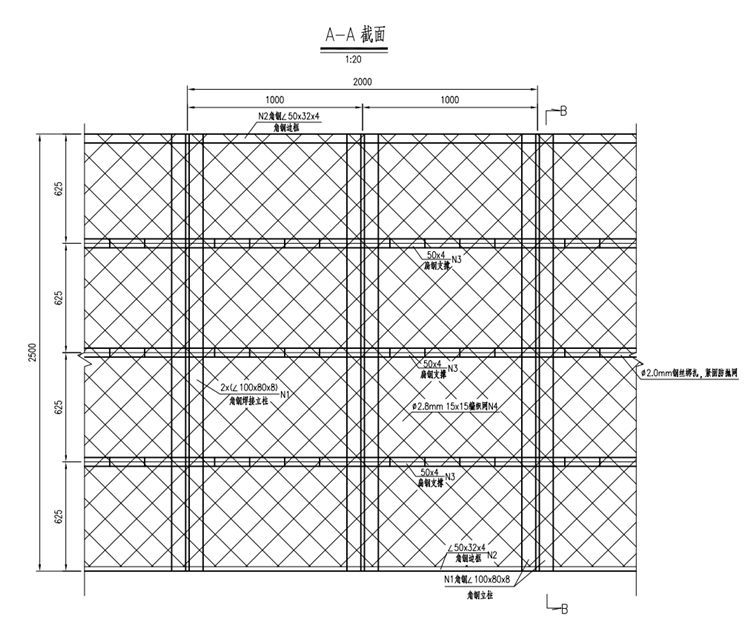

一、鐵路編織網防拋網參考設計

1.本圖鐵路編織網防拋網尺寸除注明者外，其余均以毫米計。

2.本圖適用于跨越等級公路的連續梁，梁兩側均設置編織網防拋網。

3.角鋼邊框及緊固扁鋼與角鋼立柱間均作焊接處理。

4. N5圓鋼與N2角鋼采用焊接處理, N4鋼絲網掛在N5圓筋上。

5.鐵路編織網防拋網設于鋼支架圓鋼內側。

6.鐵路編織網防拋網每一層扁鋼上均設置Φ2.0mm鋼絲綁扎,緊固防拋網。綁扎接頭置于外側。

7.本圖僅示出鐵路編織網防拋網立柱間距1.0m防拋網.立柱間距0.8m參照本圖施工。

8.《 鐵路鋼橋保護涂裝及涂料供貨技術條件》( TB/T 1527-2011)第V體系要求進行防腐處理。

9.本鐵路編織網防拋網工程焊接均需滿足相應規范要求。

10、鐵路編織網防拋網梁體內預埋件構造及數量見梁部圖紙。

二、鐵路編織網防拋網參數介紹

1、立柱，角鋼80*100*8mm；

2、邊框，角鋼32*50*4mm；

3、緊固扁鋼，50*4mm；

4、網格，15*15mm編織網；

5、網絲，2.8mm；

6、高度，2.5m；

7、跨距，1.0m。
