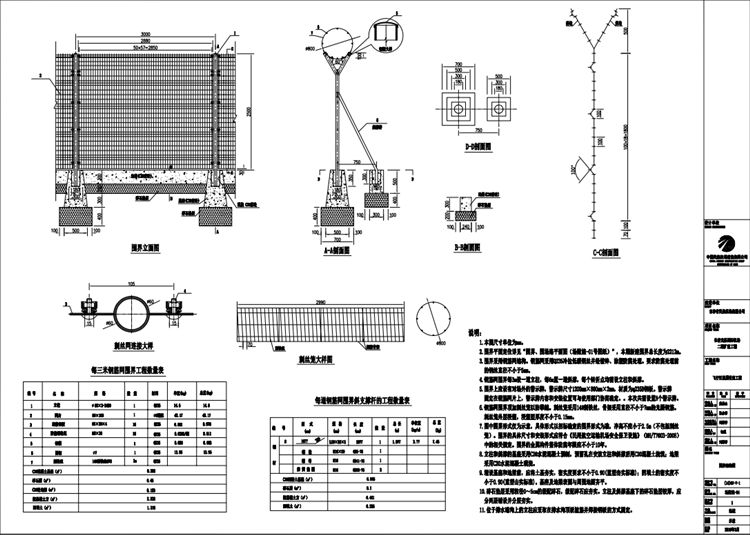

國際機場擴建鋼筋網圍界設施工程：

1.本圖鋼筋網圍界尺寸單位為mm。

2.鋼筋網圍界平面定位詳見“圍界、圍場路平面圖(場附施-01號圖紙)”,本期新建鋼筋網圍界總長度為2212m。

3.鋼筋網圍界采用鋼筋網結構。鋼筋網采用Q235冷拉低碳鋼絲并經鍍鋅、涂塑防腐處理。要求防腐處理前的鋼絲直徑不小于5mm。

4.鋼筋網圍界每3m設一道立柱，每6m置一道斜撐, 每個轉折點均需設立柱和斜撐。

5.鋼筋網圍界上應設有對場外的警示牌，警示牌尺寸1200mX 800mX2mm,材質為q235B鋼板。警示牌固定在鋼筋網片上,警示牌內容和安裝位置可與使用部門協商確定。本次共需設置8個警示牌。

6.鋼筋網圍界頂加剌絲籠以防攀越。刺絲籠采用14#刺鐵絲,骨架采用直徑不小于7mm的光圓鋼筋。剌絲籠外層浸塑，浸塑層厚度不小于0. 15mm。

7.圖中鋼筋網圍界形式僅為示意，具體形式以招標確定的圍界形式為準,凈高不應小于2.5m (不包括刺絲籠)。鋼筋網圍界的具體尺寸和安裝形式應符合《民用航空運輸機場安全保衛設施》(MH/T7003 2008)中的相關規定。鋼筋網圍界的金屬構件整體防腐年限應不小于10年。

8.鋼筋網圍界立柱和斜撐的基座采用C20水泥混凝土預制，預留孔在安放立柱和斜撐后用C20混凝土澆筑;地梁采用C20水泥混凝土現澆。

9.鋼筋網圍界埋設基座和地梁前，應將土基夯實，密實度要求不小于0. 90(重型擊實標準);回填土的密實度不小于0.90(重型擊實標準)。基座及地梁表面與周圍地面齊平。

10.鋼筋網圍界碎石墊層采用粒徑0~5cm的級配碎石，級配碎石應夯實。立柱及斜撐基座下的碎石墊層較厚,應分兩層鋪設并分層夯實。

11.鋼筋網圍界位于排水暗溝上的立柱應采取在排水溝頂板植筋并焊接鋼板的方式固定。
