一、高速公路橋梁防落物網基本參數：

立柱：55*50*2.5*1940mm；

邊框（角鋼）：50*40*2.5*6280mm；

鋼板網：22*60*2.5*2.5mm；

連接板：220*300*10mm；

預埋法蘭盤：220*300*10mm；

地腳螺栓：M16*670mm；

地腳螺栓螺母：M16mm；

地腳螺栓墊片：Φ16*3mm。

二、高速公路橋梁防落物網基本介紹：

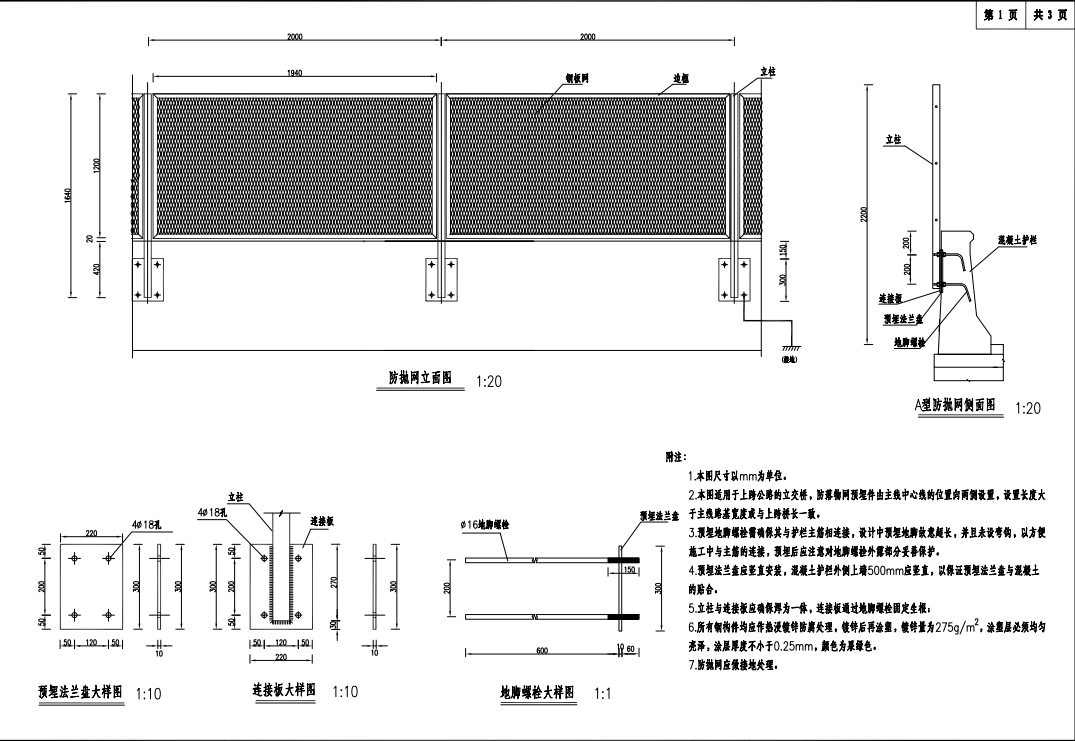

1、本圖尺寸以mm為單位。

2、本圖適用于上跨公路的立交橋，防落物網預埋件由主線中心線的位置向兩側設置，設置長度大于主線路基寬度或與上跨橋長一致。

3、邊框由不等邊角鋼焊接而成，立柱由鋼板冷彎后焊接加工制成。

4、鋼板網為整板加工而成，網片與邊框采用焊接。

5、預埋地腳螺栓需確保其與護欄主筋相連接，設計中預埋地腳故意超長，并且未設彎鉤，以方便施工中與主筋的連接，預埋后應注意對地腳螺栓外露部分妥善保護。

6、預埋法蘭盤應數值安裝，混凝土護欄外側上端500mm應豎直，以保障預埋法蘭盤與混凝土的貼合。

7、立柱與連接板應確保焊為一體，連接板通過地腳螺栓固定生根。

8、所有鋼構件均應作熱浸鍍鋅防腐處理，鍍鋅后再涂塑，鍍鋅量為275g/㎡，涂塑層必須均勻亮澤，涂層厚度不小于0.25mm，顏色為果綠色。

9、防拋網應做接地處理。
