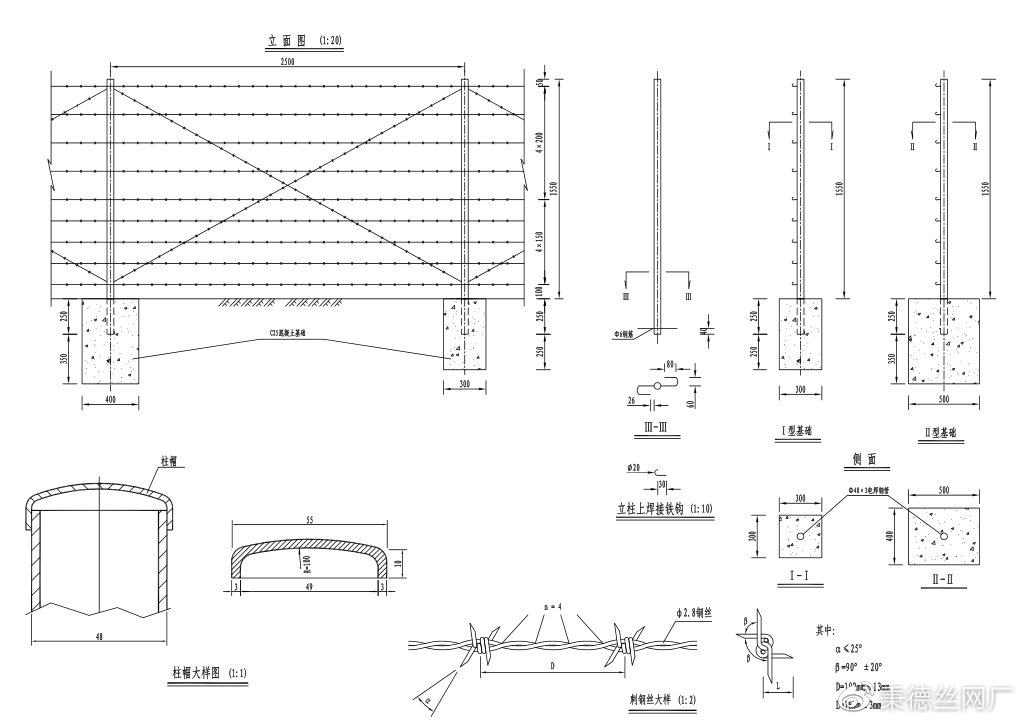

鋼立柱刺鐵絲網隔離柵一般說明:

1.圖中標注尺寸均以毫米為單位。
2.直線段一般情況下設置混凝土基礎Ⅰ(300x300x500)，每隔50m設置砼基礎Ⅱ (400x500x600)。
3.凡拐角處設置砼基礎Ⅱ (400x500x600)。
4.端頭設置砼基礎Ⅱ (400x500x600)。
5.布設時根據公路用地界地形進行必要的修整，平坦地段水平設置，坡形地段順坡設置。
6.刺鋼絲為雙股帶刺熱浸鍍鋅低碳鋼絲,股線采用2根12#鋼絲,刺鋼線采用12#鋼絲，刺間距為102mm， 刺節有4個刺，刺形直尖，刺長為16±3mm，刺線纏繞股線為1.5圈，應捻扎牢固，刺形均勻。

7.刺鋼絲與斜拉鋼絲交匯處采用長120mm的12#鋼絲綁扎牢固。
8.熱浸鍍鋅的鍍鋅量為250g/㎡,熱浸鍍鋅所用的鋅應滿足《鋅錠》(GB/T470-2008 )中的相關規定。
9.刺鋼絲的防腐應符合GB/18226-2015中規定的耐鹽霧實驗。
10.基礎混凝土強度達到70%后方可安裝刺鋼絲。
11.隔離柵一般每隔50m間距設置一個斜撐,可根據現場施工位置適當調整。
12.立柱材料性能應符合《直縫電焊鋼管》(GB/T13793-2016) 的規定。

13.斜撐與抱箍應首先焊接成整體,然后采用下述防腐方法進行防腐處理。施焊前，要求各單體矯正平直并去毛刺及銹跡。焊接部位要求過渡圓滑,無焊渣,虛焊,氣孔等缺陷。
14.鋼管立柱和斜撐、抱箍采用熱浸鍍鋅浸塑復合涂層或熱浸鍍鋅聚酯復合涂層的防腐工藝，滿足《公路交通工程鋼構件防腐技術條件》(GB/T 18226-2015) 的規定。非金屬鍍層的顏色由建設單位指定統一。
