一、綜合保稅區圍網一般介紹

1. 根據建設方傳真要求， 為方便施工， 圍網基礎和圍網基座均采用現澆混凝土結構。施工單位應合理進行施工組織安排，確保工程按照建設方要求的工期完成。

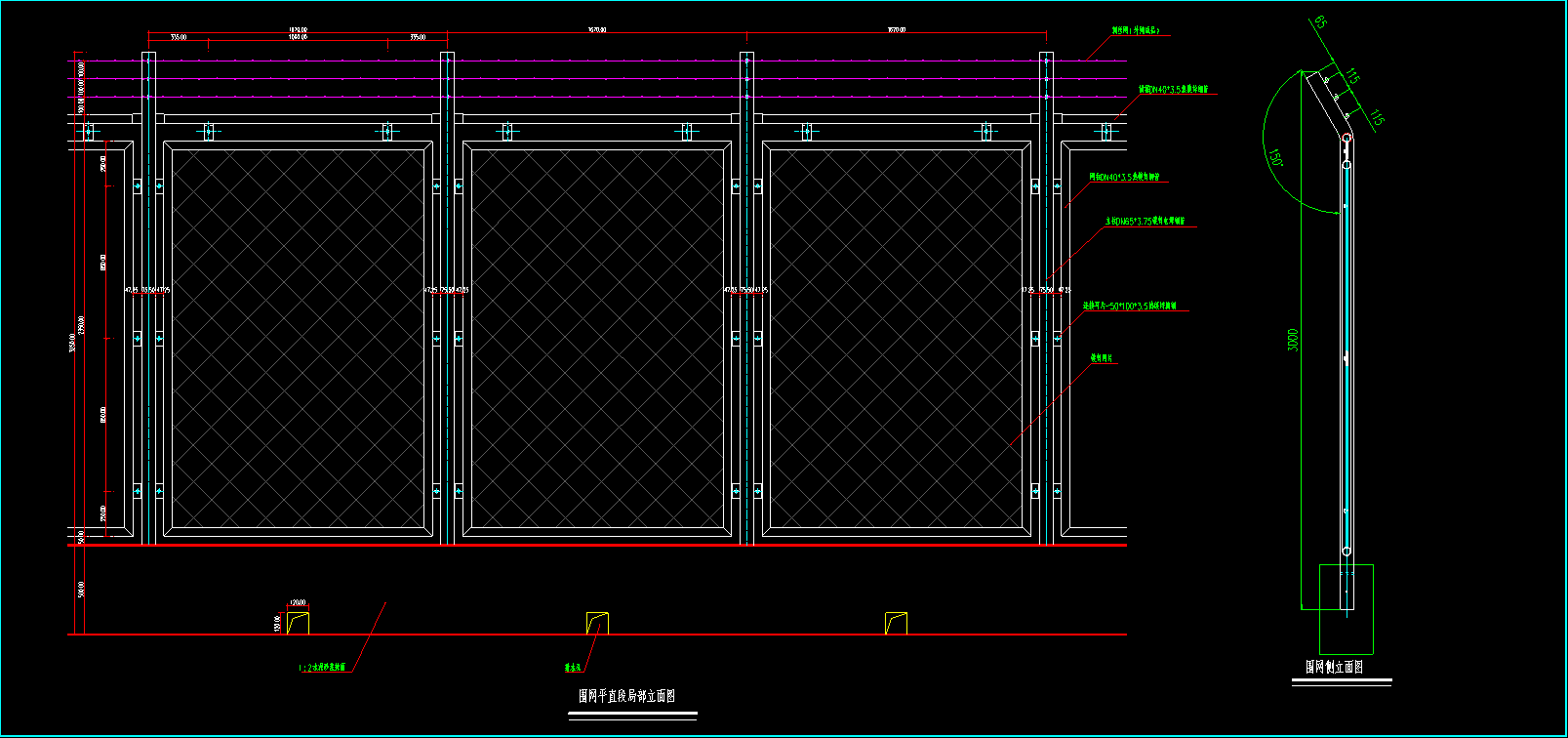

2.圖中土0.000對應為一段圍網基座地面最低處的標高。此處定義的“一段圍網基座"指:圍網基座頂標高連續無變化算為一段?？蓞⒁娖拭媪? 3圖示。

3.圍網基座外墻 立面抹灰至外地坪下20公分，排水孔內不粉。 基座項部采用1 : 2水泥砂漿粉刷抹光。

4.預留洞澆灌細石混凝土之前， 圍網立柱和弱電立柱必須采取措施準確定位， 圍網供應廠家和弱電安裝公司應現場指導配合，避免立柱定位不準情況發生。二次澆灌細石混凝土前，應將預留洞側壁表面鑿毛，必須保證細石混凝土澆灌密實、

5.帶有弱電預埋管的圍網基礎土建施工時必需結合弱電圖紙準確埋設線管，并且需采取措施保證埋設線管不被二次澆灌的細石混凝土堵住。

6.圍網立柱和弱電立柱DN65*3.75鍍鋅電焊鋼管的長度應根據本圖和其余圍網施工圖共同確定，且可能需要根據現場情況進行調整。

7.因圍網基礎和基座均采用現澆混凝土，為防止混凝土收縮產生較大裂縫，基礎和基座每隔30米左右設20mm伸縮縫 ，伸縮縫采用苯板填充。伸縮縫不得留置在混凝土短柱范圍內。

8.本圖必須結合總圖專業圍網其余圖紙和圍網其余專業的相關圖紙進行施工，避免錯漏。 施工過程中如遇與施工圖紙不符情況，應及時通知設計院協商解決。

二、綜合保稅區圍網一般參數

1、網格，50*50mm；

2、網絲，5.0mm；

3、橫管，Φ48*3.5mm；

4、邊框，Φ48*3.5mm；

5、立柱，Φ73*3.75mm；

6、連接片，50*100*3.5mm；

7、刺絲，頂部三道；

8、防腐工藝，熱浸鍍鋅聚酯復合涂塑雙涂層防腐。
