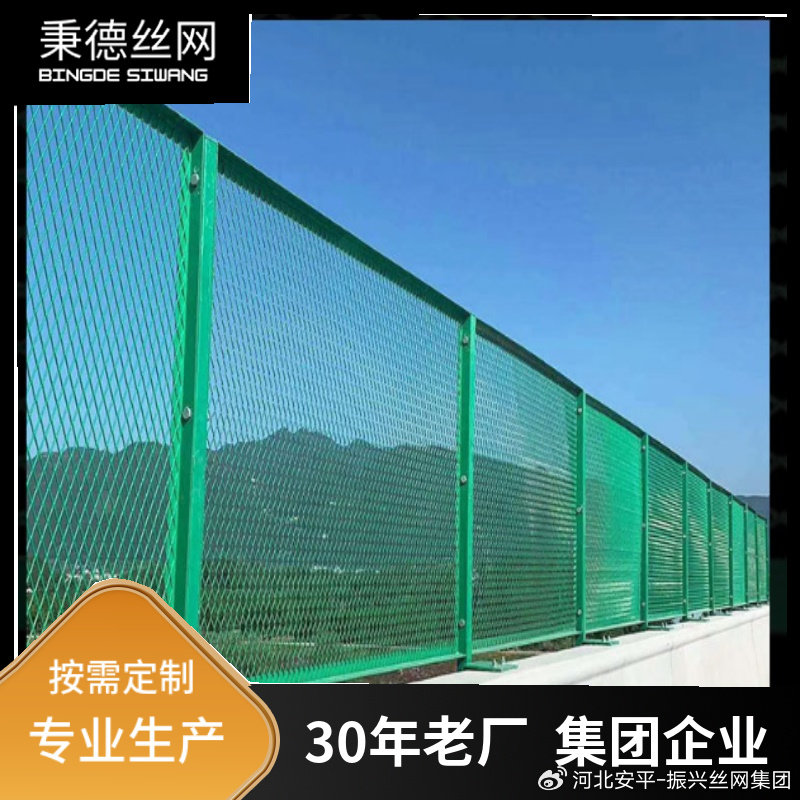

一、高速公路橋梁防落物網基本參數：
立柱：55*50*2.5*1940mm；
邊框（角鋼）：50*40*2.5*6280mm；
鋼板網：22*60*2.5*2.5mm；
連接板：220*300*10mm；
預埋法蘭盤：220*300*10mm；
地腳螺栓：M16*670mm；
地腳螺栓螺母：M16mm；
地腳螺栓墊片：Φ16*3mm。
二、高速公路橋梁防落物網基本介紹：
1、本圖尺寸以mm為單位。
2、本圖適用于上跨公路的立交橋，防落物網預埋件由主線中心線的位置向兩側設置，設置長度大于主線路基寬度或與上跨橋長一致。
3、邊框由不等邊角鋼焊接而成，立柱由鋼板冷彎后焊接加工制成。
4、鋼板網為整板加工而成，網片與邊框采用焊接。
5、預埋地腳螺栓需確保其與護欄主筋相連接，設計中預埋地腳故意超長，并且未設彎鉤，以方便施工中與主筋的連接，預埋后應注意對地腳螺栓外露部分妥善保護。
6、預埋法蘭盤應數值安裝，混凝土護欄外側上端500mm應豎直，以保障預埋法蘭盤與混凝土的貼合。
7、立柱與連接板應確保焊為一體，連接板通過地腳螺栓固定生根。
8、所有鋼構件均應作熱浸鍍鋅防腐處理，鍍鋅后再涂塑，鍍鋅量為275g/㎡，涂塑層必須均勻亮澤，涂層厚度不小于0.25mm，顏色為果綠色。
9、防拋網應做接地處理。
