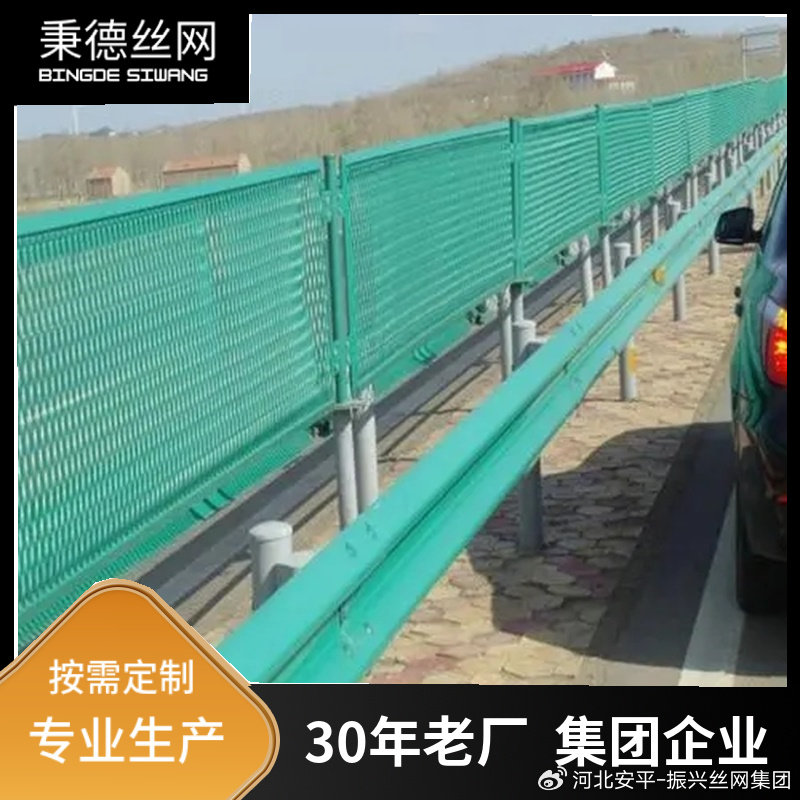

一、Gs-N-C型防眩網基本介紹：

1、圖中尺寸均以mm計。

2、在平曲線段或豎曲線段防眩網每12m一組，每組6塊(一塊規格850mmx1700mm);其他路段均采用規格850mmx3700mm，每組3塊。

3、Gs-N-C型適用于整體式路基的橋梁、通道、明板涌路段。

4、防眩網與外框異型管焊接成整體結構。

5、防眩網設置在路中央分隔帶處，斷開處立柱間距0.2m，應注意曲線上防眩網線型的順暢。

6、所有鋼構件熱漫鍍鋅后在進行漫塑處理，連接件、緊固件的鍍鋅量為120g/㎡，其它鋼構件的鍍鋅量為275g/㎡，浸塑層厚度不小于0.15mme顏色為綠色。

7、每根立柱迎車方向貼40mmx180mm的W類反光膜兩塊，豎向粘貼，反光膜上部距離立柱頂部20cm，注意反光膜縱向線型順暢。

8、防眩網板材厚度采用2.5mm，網面高度采用850mm，網格外形尺寸為32x80mm，具體尺寸計算確定，并應滿足相關標準。

二、Gs-N-C型防眩網基本參數：

1、 防眩網(含外框異型管) 1700x850X40mm；3700*850*40mm；

2、 防眩網立柱 φ50*950*2.5 mm；

3、 立柱帽 φ55*15*3mm；

4、 連接板 107*80*5 mm；

5、 支撐鋼板 1976* 200*6mm；

6 、鋼板橫梁 655*190* 6 mm；

7 、法蘭盤 200*160*6mm；

8 、連接螺栓(含螺母) M10*28mm；

9、 膨脹螺栓 M12*110mm；

10 、W類反光膜(黃色) 40*180 mm。
