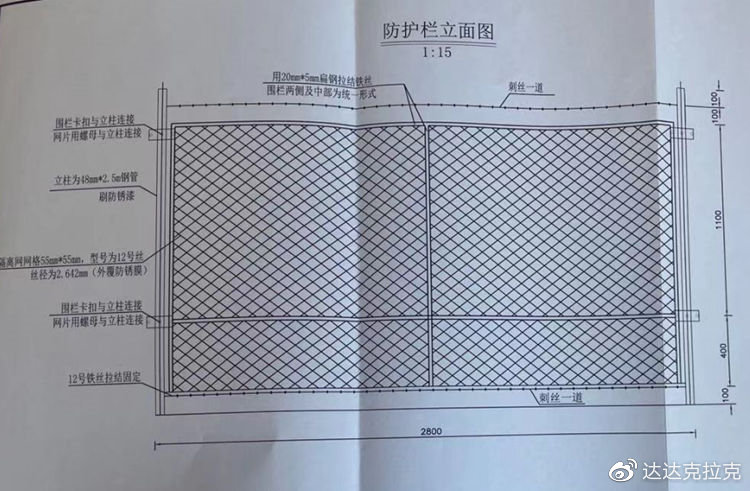

耕地保護防護網設計說明:

1.本圖為耕地保護防護網設計圖，圖中單位以mm計。

2.建筑物外設矩形耕地保護防護網，耕地保護防護網距離建筑物外沿不應小于5m。并在適當位置設置可移動式防護網，以便后期檢修維護工作。

3.耕地保護防護網高1.8m,立柱間距2.8m,隔離網網格55mm*55mm,立柱為48mm*2.5mm鋼管，型號為12號絲，絲徑為2.642m (外覆防銹膜)，用20mm*5mm扁鋼拉結，防護網網片與立柱采用卡扣與螺母連接，防護網上部與下部均設置刺絲防護網一道。防護網與立柱連接部位為直立狀態，立柱以上部位采用傾斜狀。防銹漆顏色由甲方自定，立柱嵌入混泥土樁20cm。設計防護網固定樁采用預制C20混凝土基座，尺寸為30cm*40cm*30cm，立柱嵌入混泥土樁20cm，基座間隔距離為3m。

4.為了方便當?shù)厝罕姷某鲂?，共設置6道便門，在主要交通路口以及便道口設置。便門結構主要分為兩種，一種為主要交通路口，便門尺寸為寬3.5m,高1. 8m的簡易柵欄門。第二種為便道口設置便門，便門尺寸為寬1.0m,高1.8m簡易柵欄門，便門按相應尺寸定制成品圍欄門。
