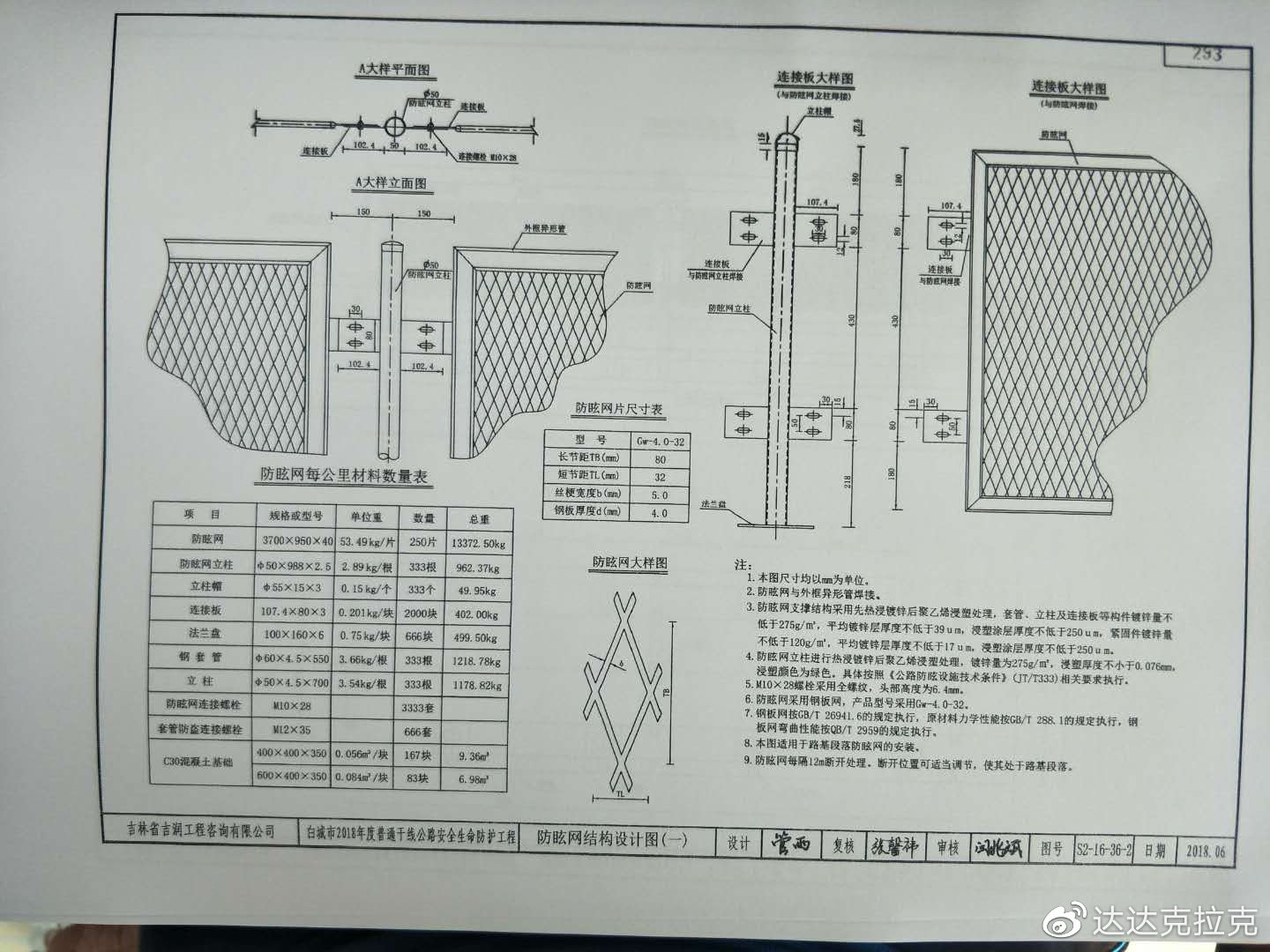

鋼板網防眩網設計說明：

1.本圖尺寸均以mm為單位。

2.防眩網與外框異形管焊接。

3.防眩網支撐結構采用先熱浸鍍鋅后聚乙烯浸塑處理，套管、立柱及連接板等構件鍍鋅量不低于275g/㎡,平均鍍鋅層厚度不低于39μm,浸塑涂層厚度不低于250微米，緊固件鍍鋅量不低于120g/㎡，平均鍍鋅層厚度不低于17微米，浸塑涂層厚度不低于250μm。

4.防眩網立柱進行熱浸鍍鋅后聚乙烯浸塑處理，鍍鋅量為275g/㎡,浸塑厚度不小于0.076mm，浸塑顏色為綠色。具體按照《公路防眩設施技術條件》(JT/T333) 相關要求執行。

5. M10X28螺栓采用全螺紋，頭部高度為6.4mm。

6.防眩網采用鋼板網，產品型號采用Gw-4.0-32。

7.鋼板網技GB/T 26941. 6的規定執行，原材料力學性能按GB/T 288.1的規定執行，鋼板網彎曲性能按QB/T 2959的規定執行。

8.本圖適用于路基段落防眩網的安裝。

9.防眩網每隔12m斷開處理，斷開位置可適當調節，使其處于路基段落。
