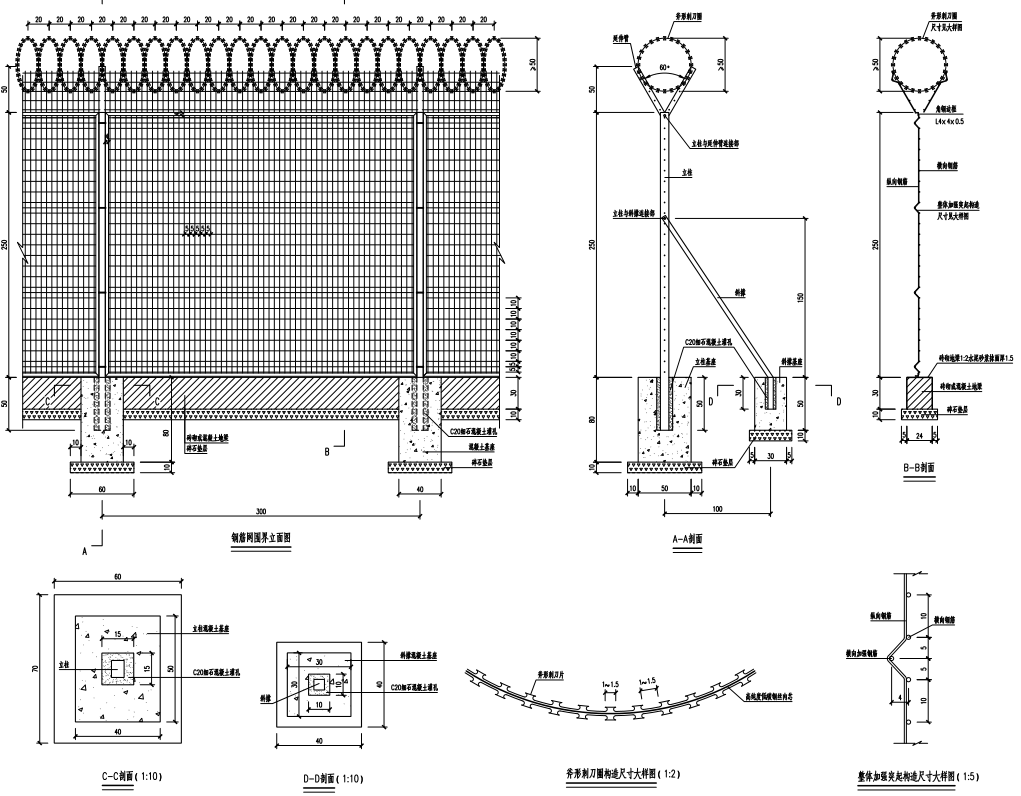

說明:

1. 本圖尺寸除注明外均以cm計，比例如圖所示。
2.新建鋼筋網圍界所在平面位置詳見“道施01”。
3.圍界具體尺寸應特合《民用運輸機場安全保衛設施》(MH/T7003-2017)
中的相關規定，為確保圍界安置后的穩固，每2個立柱設一道斜撐、轉折處鎮個立柱設一道斜撐。
4. 鋼筋網采用冷拉低碳鋼絲電焊網并經鍍層防腐處理，要求防腐處理前的冷拉
低碳銅絲直徑不小于5mm，抗拉強度應達到640MPa，焊點抗拉力應達到2063N。立柱，斜撐及蕪但管作內外防腐處理，刺刀圈內芯為直徑2.5mm的冷拉低碳銅絲并經防腐處理。外面豪圓經防腐處理的刀片圈、刀片的刀口寬度及問距均為10~ 15mm。
5.立柱截面尺寸為80mmx 60mmx2.5mm、斜撐和延伸臂我面尺寸為
50mmx50mmx2.0mm銅筋網片網格尺寸為100mmx50mm(中到中)。刺刀圈直徑不小于500mm.
6.立柱頂部應加蓋柱帽,立柱與鋼筋網，立柱與斜撐及立柱與延伸臂的連接采
用防盜形式并經防腐處理。國界整體防腐年限應達到8年。

7.網片邊框采用4cmx4cmx0.5cm急鋼，鋼筋網體入用界邊框并與邊框角制
焊接牢固:圍界邊框與支撐柱用螺檢栓接牢固。邊框離地問隙不大于3cm。
8. 基座采用C20水泥混凝土預制，預留孔在立柱與斜撐安放后用C20細石混幅
上灌實:地梁采用MU15燒結普通磚用M7.5水泥砂裝砌筆或C20素混凝土現澆:墊層采用粒徑為0~5cm的級配碎石。
9.碎石熱層下土基及開槽兩側回填土壓實度要求不小于0.90(重型壓實法)。

10.圍界外側設置若干醒目的禁止翻越警告標積牌、標識牌應安裝牢固、間距宜
不大于150m。
11.圖中圍界形式僅為示意。具體形式以招標確定的圍界形式為準
